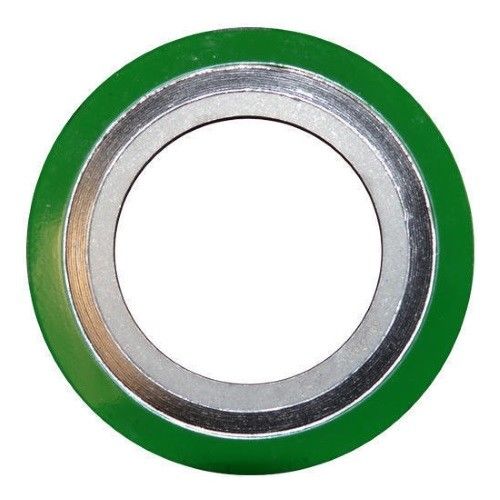

SS904L Flange Gasket 2 `` Class300 Color Coding Spiral Wound Gasket

SS904L Flange Gasket 2 `` Class300 Color Coding Spiral Wound Gasket

  • SS904L Flange Gasket 2 `` Class300 Color Coding Spiral Wound Gasket
  • SS904L Flange Gasket 2 `` Class300 Color Coding Spiral Wound Gasket
SS904L Flange Gasket 2 `` Class300 Color Coding Spiral Wound Gasket
Detail produk:
Tempat asal: Cina
Nama merek: TOBO
Sertifikasi: SGS
Nomor model: Gasket Luka Sprial
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: Negotiation
Kemasan rincian: Sesuai kebutuhan anda
Waktu pengiriman: 5-8 hari kerja
Syarat-syarat pembayaran: L / C, T / T, Western Union
Menyediakan kemampuan: 10000 pcs / Bulan
Kontak
Detil Deskripsi produk
Nama Produk: Gasket Luka Spiral Koneksi: Penghubung jalur pipa
Bahan: SS904L Standar: ASME B16.2
Bentuk: Gasket Luka Spiral Warna: Hijau kuning
Aplikasi: Komputer, Dinding dan Atap, Pompa
Cahaya Tinggi:

Gasket Flensa SS904L

,

Gasket Flensa Kelas300

,

Gasket Luka Spiral Kelas300

Stainless Steel SS904L 2 '' Class300 Color Coding Spiral Wound Gasket



Detail Cepat



Gaya

cincin bagian dalam MAT cincin berliku MAT ting luar MAT struktur
Gasket Luka Spiral 316 SS

316 SS

Grafit

316 SS

lingkar dalam

cincin luar

cincin berliku



NPS) Kelas
150, 300
Kelas 150 Kelas 300 Kelas 150 Kelas 300
Inci mm Diameter dalam Diameter luar
1⁄2 31.8 19.1 19.1 47.8 54.1
3⁄4 39.6 25.4 25.4 57.2 66.8
1 47.8 31.8 31.8 66.8 73.2
1 1⁄4 60.5 47.8 47.8 76.2 82.6
1 1⁄2 69.9 54.1 54.1 85.9 95.3
2 85.9 69.9 69.9 104.9 111.3
2 1⁄2 98.6 82.6 82.6 124 130.3
3 120.7 101.6 101.6 136.7 149.4
4 149.4 127 127 174.8 181.1
5 177.8 155.7 155.7 196.9 215.9
6 209.6 182.6 182.6 222.3 251
8 263.7 233.4 233.4 279.4 308.1
10 317.5 287.3 287.3 339.9 362
12 374.7 339.9 339.9 409.7 422.4
14 406.4 371.6 371.6 450.9 485.9
16 463.6 422.4 422.4 514.4 539.8
18 527.1 474.7 474.7 549.4 596.9
20 577.9 525.5 525.5 606.6 654.1
24 685.8 628.7 628.7 717.6 774.7



Apa itu Spiral Wound Gasket?



Mengapa kami menyebutnya SWG?SWG adalah kependekan dari Spiral Wound Gasket.

Gasket ini dibuat dari strip logam tipis yang diapit di antara lapisan pengisi non-logam.SWG punya

lapisan spiral alternatif dari lembaran logam tipis dan bahan pengisi seperti yang ditunjukkan pada gambar.Di sini, di penampang,

lapisan biru dari logam, dan lapisan hitam dari bahan pengisi.Karena lapisan ini terluka dalam bentuk spiral kontinu,

jenis gasket ini dikenal sebagai paking luka spiral.



Ketebalan


Ketebalan standar pabrikan untuk gasket luka spiral adalah: 3,2 mm;4,5 mm;6,5 mm

(diukur melintasi strip logam tidak termasuk pengisi, yang menonjol sedikit di luar logam).

Toleransi manufaktur


Toleransi diameter paking (d1, d2, d3, d4, s, s1) ditetapkan oleh ASME B 16.20 dan

DIN 2632-2638 standar.Gasket yang dirancang untuk flensa non-standar memenuhi rekomendasi ASME B 16.20.

Ukuran


Dimensi SWG standar memenuhi standar ASME, BS dan EN (DIN).



Kekuatan Gasket Luka Spiral



Spiral Wound Gasket adalah paking ideal dalam kategori semi-logam.Potongan sempit lingkaran logam berbentuk V dililitkan secara spiral

di bawah tegangan dengan bantalan pengisi di antara laminasi logam dan dilas di kedua ujungnya.


Konstruksi unik dari logam seperti pegas dan pengisi lembut ini memberikan karakteristik yang sangat baik pada paking.



Ketahanan terhadap suhu tinggi dan tekanan tinggi.



Kemampuan segel yang sangat baik dipertahankan dengan area paking yang relatif kecil.

Ketahanan luar biasa yang memungkinkan paking menyesuaikan secara otomatis untuk mengubah kondisi pengoperasian, seperti tekanan dan



Gasket ini sangat populer karena berbagai macam gaya dan ukuran yang tersedia.

SWG dapat dibuat dari logam apa pun yang tersedia dalam bentuk strip tipis dan dapat dilas;oleh karena itu, mereka dapat digunakan

terhadap hampir semua media korosif.

Mereka dapat digunakan pada rentang suhu lengkap dari kriogenik hingga sekitar 1093ºC.Gasket jenis ini bisa

digunakan dalam semua tekanan dari vakum hingga standar flensa kelas tekanan 2500.

Gasket luka spiral dengan kepadatan relatif rendah digunakan dalam layanan vakum sedangkan gasket luka spiral dengan kepadatan sangat tinggi

digunakan dalam layanan bertekanan tinggi.Kepadatan paking tidak lain adalah sejumlah lapisan pengisi dan strip logam yang diberikan

lebar paking.



Toleransi dalam Dimensi Spiral Gasket

  • Toleransi ketebalan adalah ± 0,13 mm diukur di seluruh bagian logam dari paking, tidak termasuk pengisi, yang mungkin menonjol sedikit di luar logam.

  • Toleransi diameter luar untuk NPS 1⁄2 hingga NPS 8 adalah ± 0,8 mm;untuk NPS 10 hingga NPS 24, +1,5 mm, −0,8 mm.

  • Toleransi diameter dalam untuk NPS 1⁄2 hingga NPS 8 adalah ± 0,4 mm;untuk NPS 10 hingga NPS 24, ± 0,8 mm.

  • Toleransi diameter luar cincin pemusatan adalah ± 0,8 mm.
