KELOMPOK BAJA TOBO CINA
 |
| Tempat asal: | Cina |
| Nama merek: | TOBO |
| Sertifikasi: | CE/ISO |
| Nomor model: | Katup Gerbang Pisau |
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | 1-100 |
| Kemasan rincian: | Paket dalam: paket kantong plastik tertutup Paket luar: paket karton atau paket kotak kayu Huruf, pa |
| Waktu pengiriman: | 3-5 hari |
| Syarat-syarat pembayaran: | D / A, D / P, T / T, Serikat Barat, MoneyGram |
| Menyediakan kemampuan: | 3000 pcs / bulan |
| Nama: | Katup Gerbang Pisau DN25 | Ukuran: | dn25 |
|---|---|---|---|
| Tekanan: | PN10 | Bekas: | Aplikasi air dan limbah |
| Gerbang Lapis Baja: | 304 / 316SS | Tubuh: | SS316 |
| Batang: | 304SS | Posisi Benang Batang Katup: | Katup Gerbang Luar |
| Cahaya Tinggi: | 404 Not Found,DN25 Knife Gate Valve,DN25 Bi Directional Gate Valve |
||

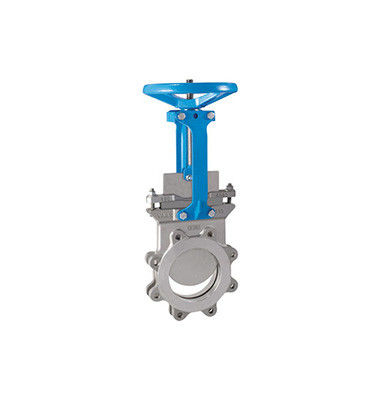

Flanged DN25 PN 10 Stainless Steel 304 ANSI 150 LBS Knife Gate Valve
Rincian Cepat:
| Nama Produk | Bahan |
| Tubuh Katup | Besi ulet, baja karbon, baja tahan karat |
| Pisau | Besi tahan karat |
| Batang | Besi tahan karat |
| Handwheel | Besi cor |
| Sealing | NBR / EPDM / PTFE atau Metal Seat |
Deskripsi Produk
Spesifikasi
Jenis: Katup gerbang dua arah
Rentang ukuran: 50mm hingga 600mm (ukuran lebih tinggi pada aplikasi)
Peringkat tekanan: CWP-10 bar
Endstyle: Roda penuh
Tatap muka: Sesuai MSS SP-81
Pengeboran: Cocok untuk pemasangan di antara flensa yang dibor hingga ANSI 150 lb (standar);orang lain atas permintaan.
Tubuh: Baja tahan karat;baja karbon.Lainnya di aplikasi
Kursi: Dapat diganti, segel kabel elastomer;standar kloroprena;maks.layanan temp- 80 derajat C.
Gerbang: 304/316 berlapis baja tahan karat adalah standar;orang lain atas permintaan
Batang: 304 st.standar baja;orang lain atas permintaan
Struktur atas: Kuk baja, standar berlapis epoksi;orang lain atas permintaan
Opsi aktuator: Standar roda tangan batang naik yang dipasang langsung;roda tangan yang tidak naik, roda rantai,
Tersedia pilihan roda gigi, silinder pneumatik dan aktuator listrik
Spesial: Dapat dilengkapi dengan kap mesin yang dipasang dengan baut jika diperlukan
| Rentang Ukuran: | DN50 ~ 600mm NPS 2 "-24" (Ukuran lebih besar berdasarkan permintaan) |
| Max Bekerja Tekan .: | DN50 ~ DN250: 10Bar NPS2 ~ NPS10: 150Psi |
| DN300 ~ DN450: 7Bar NPS12 ~ NPS18: 90Psi | |
| DN500 ~ DN600: 4Bar NPS20 ~ NPS24: 60Psi | |
| Temp.Jarak: | -29 ... + 800 ℃ |
| Ketat segel: | Menurut MSS SP-81 |
| Bahan Tubuh: | Baja Karbon, Baja Tahan Karat, Allory Khusus |
| Bahan Gerbang: | Stainless Steel Berlapis Krom, Allory Khusus |
| Bahan kursi: | Baja Tahan Karat + STL |
| EPDM (120 ° C) / Viton (200 ° C) / PTFE (200 ° C) / NBR (90 ° C) | |
| Tatap muka: | MSS SP-81 |
| Standar Flange: | GB / T 9113.1, JB / T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| Aplikasi: | Pulp & Kertas, Pengolahan Air, Minuman & Makanan, Bahan Kimia Halus, |
| Planet Tenaga Listrik, Industri Baja, dll. |
Fitur utama:
Katup ini banyak diaplikasikan pada jaringan pipa seperti suplai air dan drainase, konstruksi, minyak, industri kimia, gas alam, obat-obatan, pembangkit listrik, pembangkit listrik tenaga nuklir dan pembuangan polusi perkotaan dll untuk tujuan penyesuaian atau pemotongan aliran mengandung berbagai media, seperti butiran tebal, cairan lengket dan kontaminasi mengambang dll.
Data teknis:
|
Diameter Nominal DN (mm): |
50 (2 '') ~ 1200 (48 '') |
|
Tekanan Nominal PN (MPa): |
0,6 ~ 1,6 (kelas150) |
|
Pengujian Pressure Shell PN (MPa): |
1.5 ~ 2.4 |
|
Pengujian Pressure Sealing PN (MPa): |
1.1 ~ 1.76 |
|
Jenis segel |
keras / lunak (EPDM, NBR dan poliuretan) |
|
Kebocoran: segel keras: |
Level D (cairan 0.1xDNmm); segel lunak: Level A (kebocoran nol) |
Bahan bisa berupa:
|
Bagian |
Bahan |
|
Tubuh |
CI |
|
Cincin Segel |
NBR |
|
Pisau |
Baja tahan karat 304 |
|
Pengepakan |
PTFE |
|
Kuk |
A3 |
|
Kelenjar |
WCB, ZL103 |
|
Kacang Batang |
Kuningan |
|
Batang |
316 |
|
Bantalan |
ZChSnSb10-6 |
|
Elemen Standar |
Baja tahan karat 201, 304 |
Aplikasi:
Tenaga tambang emas, tailing bijih, tumpukan kertas atau kayu, serat, debu, limbah pengolahan kimia, sedimentasi tangki, bijih, terak, aspal, outlet bin, buah, biji-bijian, nat, air limbah dari rumah potong hewan, transportasi pneumatik jaringan pipa atau media pembuatan bir.pasokan air dan drainase atau pembongkaran pembangkit listrik (berlaku untuk tinggisuhu≤540 ° c dan suhu super tinggi ≤ 900 ° c.
Karakteristik produk:
Ini ditandai dengan desainnya yang ringkas, hemat ruang, harga rendah, pemasangan mudah, perlindungan lengkap dari abrasi dan kejang, perawatan dan pengoperasian yang mudah digunakan, masa pakai yang lama, dan opsi aktuator gratis.
TUBUH:
· Cakar pemandu cast-in di bagian bawah port untuk perlengkapan gerbang, alih-alih alur, menghilangkan kemungkinan penyumbatan katup penutup sambil memberikan segel yang lebih ketat.Cakar pemandu juga mendorong gerbang ke tempat duduk untuk segel yang rapat dalam posisi tertutup.
· Desain bodi integral memastikan perakitan mudah dan 0 kebocoran cangkang.
· Desain port penuh meminimalkan penurunan tekanan dan memaksimalkan kapasitas aliran.
· Titik-titik ulet PTFE terhadap gerbang menghilangkan kontak logam-logam antara gerbang dan bo dy.
KURSI:
· Kursi masuk samping dapat diganti, mengurangi biaya perawatan.
· Penahan kursi bentuk-L mengunci kursi ke badan katup dan menutupi sisi kursi untuk mencegah aliran langsung mengalir.
GERBANG:
· Tepi pisau yang miring memberikan tekanan pemotongan yang kuat dan penyegelan yang rapat.
· Ketebalan gerbang dapat ditingkatkan untuk memenuhi tekanan yang lebih tinggi.
· Permukaan gerbang dipoles dengan baik di kedua sisi untuk menutup rapat dan mengurangi kemacetan.
· Gerbang dilapisi krom keras untuk katup penyegel logam.
BATANG:
· Penutup batang tersedia untuk memastikan umur panjang batang.
· Dua bantalan dorong meminimalkan torsi untuk operasi.
· Nipple gemuk tersedia untuk memudahkan pelumasan bearing.
Pengemasan & Pengiriman
Pengepakan: kotak kayu lapis atau sesuai dengan kebutuhan pelanggan
