Tempat asal: | CINA |
Nama merek: | TOBO |
Sertifikasi: | DIN |
Nomor model: | Katup Kupu-Kupu Wafer |
Kuantitas min Order: | 10 buah |
---|---|
Kemasan rincian: | Dikemas dalam kasus kayu lapis kayu |
Waktu pengiriman: | 7-10 hari |
Syarat-syarat pembayaran: | D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 300000PCS |
Ukuran: | 8'' | Standar Desain: | API 609-83 |
---|---|---|---|
Tubuh: | Besi Ulet | Pengeboran: | Dibor Ganda |
Suhu: | suhu maksimum 130 ° C | Jenis struktur: | Katup kupu-kupu wafer eksentrik ganda |
Cakram: | 316 | Tekanan: | 16 Bar |
Cahaya Tinggi: | 8 "Katup Kupu-kupu Wafer Besi Cor,Katup Kupu-kupu Wafer Handwheel Dilapisi,Katup Kupu-Kupu Wafer NBR |

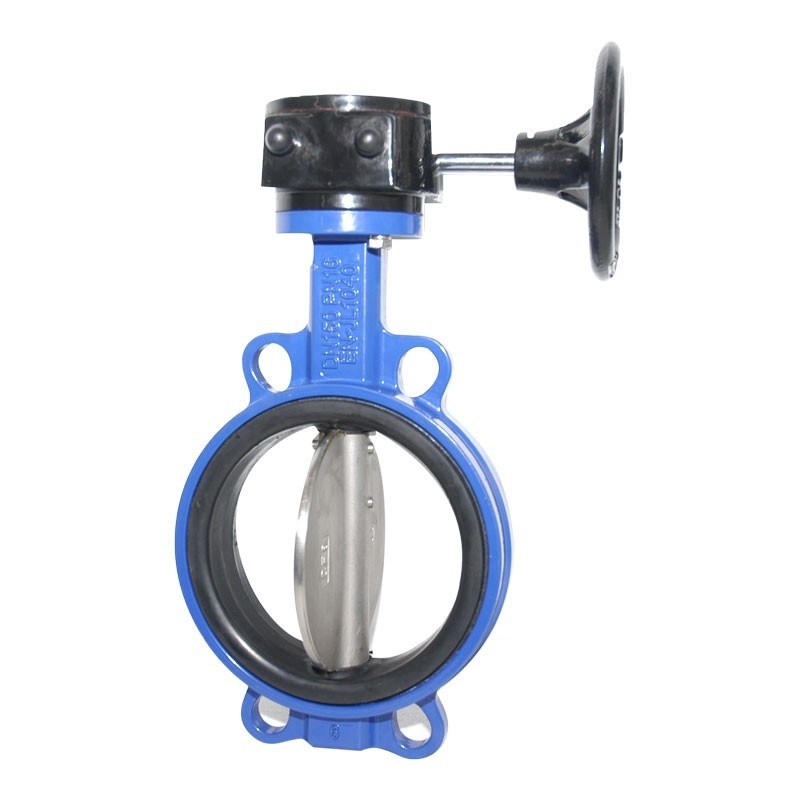

WCB Wafer Style Resilient Seated Butterfly Valves DN200 PN16
Katup kupu-kupu adalah katup seperempat putaran yang ideal untuk operasi hidup/mati serta modulasi aliran.
Katup ini dinilai untuk 16 bar cairan tidak berbahaya dan dioperasikan oleh roda tangan.
Harap dicatat bahwa tekanan maksimum dapat menyimpang berdasarkan jenis medium, jadi periksa lembar data dengan cermat.
Diameter nominal adalah 200 mm (8 inci) dan dipasang ke sistem Anda dengan flensa tipe wafer.
Casing besi cor (GGG40) membuatnya cocok untuk tekanan dan suhu yang lebih tinggi daripada GG25 standar.
Disk berlapis poliamida GGG40 adalah opsi standar. Segel NBR memungkinkan rentang suhu 5 °C - 85 °C.
Operasi tangan memungkinkan pengoperasian dan pemahaman yang mudah.
Torsi relatif rendah untuk berpindah posisi dibandingkan dengan katup bola.
Nilai Kv tinggi karena fluida dapat mengalir dalam garis lurus.
Ini memiliki panjang konstruksi kecil dalam kaitannya dengan diameter 200 mm (8 inci) dibandingkan dengan katup bola ukuran serupa.
Hal ini dapat digunakan untuk beragam cairan dan gas.
Cocok untuk media kental.
Tidak ada risiko palu air karena penutupan lambat.
Lepaskan roda tangan untuk memasang aktuator berkat flensa ISO 5211.
Bagian | bahan |
---|---|
Tubuh | Besi Ulet |
Kursi | EPDM / BUNA / VITON / PTFE |
Cakram | Besi Ulet / 316 Stainless Steal / Perunggu |
Kursi | BUNA / EPDM / PTFE |
Bos | PTFE |
Cincin-O | EPDM / BUNA |
Pin lancip | 316 Baja Tahan Karat |
Tangkai | 416 Baja Tahan Karat |
bahan
Ukuran
|
Jenis Katup Kupu-Kupu Berdasarkan Konstruksi Tubuh
Berdasarkan jenis ujung tubuh katup kupu-kupu tersedia dalam jenis berikut.
Kedua Ujung Bergelang
Jenis Wafer Berakhir
Jenis Lug Berakhir
Jenis Butt Welded Berakhir
Jenis Air
Badan wafer ditempatkan di antara flensa pipa, dan baut flensa mengelilingi badan katup.Katup kupu-kupu tipe wafer mudah dipasang tetapi tidak dapat digunakan sebagai katup isolasi.
Jenis Kursi
Katup kupu-kupu dapat dipasang dari logam ke logam, dudukan lunak, atau dengan bodi dan cakram yang dilapisi penuh.Gambar pertama adalah bodi berlapis empuk dan katup cakram.Kedua, adalah kursi empuk dengan cakram logam dan yang ketiga adalah katup jenis kursi logam ke logam.
