4 Inch Ball Valve Dengan Flange 3-Pcs Ball Valve Forged Stainless Steel Psi Fixed Ball Valve



Katup Bola Terapung Ukuran Khusus Untuk Minyak Bumi, Kimia API 6D



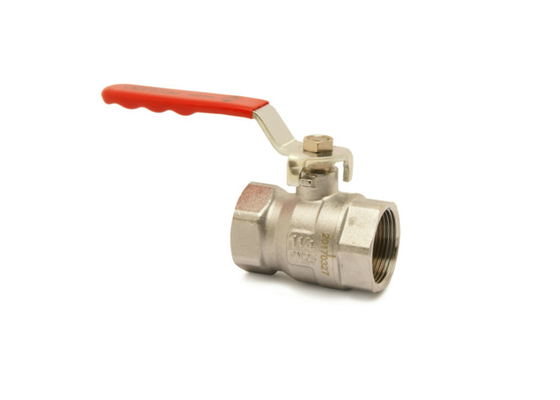

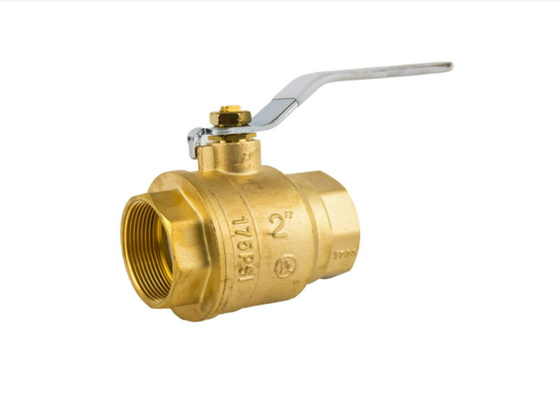

Pengantar Floating Ball Valve:



Desain katup, memenuhi persyaratan CIP dan SIPsterilisasi dan pembersihan, memiliki davanjuge 180 °C ,tekanan 8 bar, desain penyegelan kompensasi otomatis,torsi kecil, umur panjang dll.Tersedia dengan berbagai struktur, seperti listrikpneumatik horizontal, baja tahan karat, vertikal horizontalkunci pneumatik pegangan manual, juga bisa dilengkapidengan unit kontrol, locator, sensor posisi dan lainnyasistem kontrol otomatis yang kompatibel.

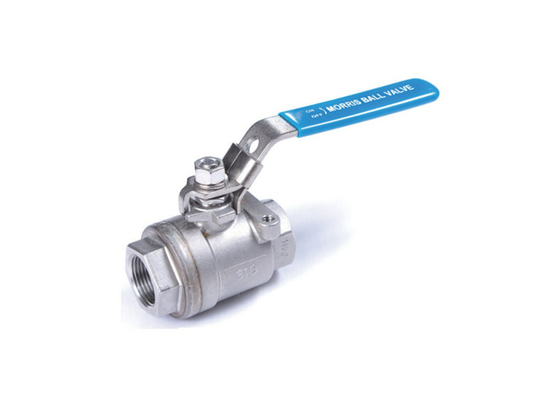

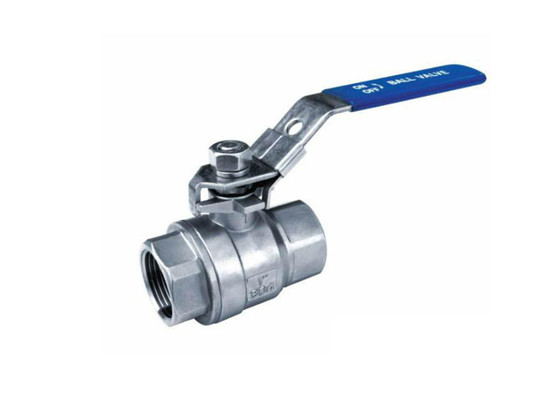

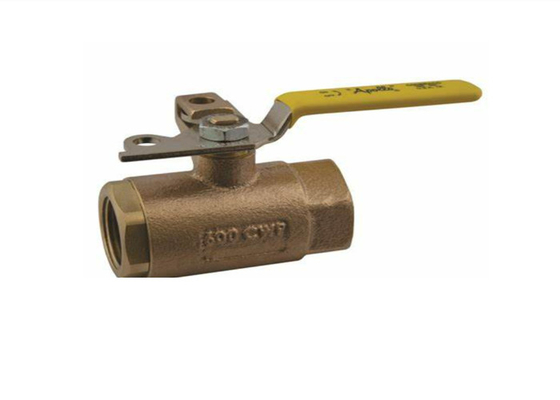

KATUP BOLA, BERBENANG,



STAINLESS STEEL ASTM A 182 F316 BODY/BOLA BATANG,



KURSI / SEGEL,



DIAMETER NOMINAL 1/2 in, KELAS 1000 WOG,



TIPE BORE LENGKAP, DRIVE LEVER 1/2 BORE.



MSS SP-110 STANDAR.





Floating Ball Valve Bagian & material utama



Bagian nama	Bahan
tubuh	WCB,ZG1Cr18Ni9Ti,CF8
bola	1Cr18Ni9Ti 304.316
tangkai	1Cr18Ni9Ti 304.316
cincin segel	Politetrafluoroetena (PTFE)
sedang mengemas	Politetrafluoroetena (PTFE)









DN	G	B	L	e	H	A
6	1/4"	8	54	11.5	52	105
10	3/8"	10	54	11.5	52	105
15	1/2"	15	62.5	14	65	130
20	3/4"	20	73.5	15	70	130
25	1"	25	86	15	78	150
32	1-1/4"	32	101	18	82	180
40	1-1/2"	38	110	19	90	200
50	2"	50	123	19	98	200
65	2-1/2"	64	165	23	140	240
80	3"	80	190	25	135	260







Spesifikasi teknis

Tekanan nominal (Mpa)	PN	2.5,4.0,6.4
Tekanan pengujian kekuatan (Mpa)	PT	3.8,6.0,9.6
Tes segel tekanan rendah (Mpa)		0,6
Uji segel tekanan tinggi (Mpa)		3.0,4.8,7.6
Media yang berlaku	air, minyak, gas, asam nitrat, asam asetat
Suhu yang berlaku	-40～180℃



Fitur:

-Struktur Anti-ledakan Batang Katup

Ketika medium melewati katup, tekanan dalam badan katup mungkin terjadi

dorong batang keluar, atau saat katup dalam perbaikan, jika ada tekanan di tengah

rongga, batang atau media tampaknya mudah terbang keluar saat membongkar katup,

yang dapat menyebabkan luka pada manusia,



Untuk mencegah kemungkinan tersebut, dummy club dikemas dan bantalan dorong dibakar

atau kemasan rusak karena sebab lain, tekanan medium di badan katup

akan membuat dummy club dari batang katup bersentuhan dengan permukaan segel atas

badan katup.



Dengan demikian untuk mencegah media bocor dari posisi pengepakan yang rusak.



-Struktur Segel yang Andal

Kursi terbuat dari PTFE.Karena bidang kontak antara kursi dan bola akan

menjadi lebih tinggi dengan meningkatnya tekanan rongga tengah,



Katup bola Resistensi Kecil memiliki resistansi terkecil dari semua katup, dalam kasus ini

dari bore berkurang, resistensi masih kecil.



-Sakelar cepat

Katup bola berputar dalam 90 °, Ini bekerja dengan cepat untuk membuka atau menutup.





Spesifikasi:

Spesifikasi teknis

- Diameter nominal: 1/2”-25”

- Suhu yang Berlaku: -29℃～425℃(baja) -40℃～550℃(baja tahan karat)

- Tekanan nominal: 150lbs, 300lbs, 600Lb,900lbs,1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K

- Media yang Berlaku: air, gas, minyak, dan media pedas lainnya.



Fitur Katup Bola Terapung:



- Struktur Anti-ledakan Batang Katup



Ketika media melewati katup, tekanan di badan katup mungkin mendorong batang keluar, atau

saat katup dalam perbaikan, jika ada tekanan di rongga tengah, batang atau media tampak mudah

terbang keluar saat membongkar katup, yang dapat menyebabkan cedera pada manusia, Untuk mencegah

kemungkinan dummy club sedang packing dan thrust bearing terbakar atau packing rusak karena hal lain

Penyebabnya, tekanan medium di badan katup akan membuat dummy club batang katup bersentuhan erat

dengan permukaan segel atas badan katup.Dengan demikian untuk mencegah media bocor dari kemasan yang rusak

posisi.



- Struktur Segel yang Andal



Kursi terbuat dari PTFE.Karena bidang kontak antara kursi dan bola akan menjadi lebih tinggi

dengan meningkatnya tekanan rongga tengah, katup bola Resistensi Kecil memiliki resistansi terkecil dari semuanya

katup, dalam hal lubang yang dikurangi, hambatannya masih kecil.



- Tombol cepat



Katup bola berputar dalam 90 °, Ini bekerja dengan cepat untuk membuka atau menutup.



Tekanan Uji Barang Uji Uji Cangkang Uji Segel Tes Segel Belakang Tes Segel Udara Sedang Air Udara Satuan MPa lbf/in2 MPa lbf/in2 MPa lbf/in2 MPa lbf/in2 Tekanan (Kelas) 150 3.1 450 2.2 315 2.2 315 0,5-0,7 60-100 300 7.8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15.3 2225 11.2 1630 11.2 1630 900 23.1 3350 16.8 2440 16.8 2440   Dimensi Sambungan Utama   Jenis Ukuran (mm) Dimensi (mm) inci DN L D D1 D2 B Z-Φd H W Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb 1/2″ 15 108 89 60,5 35 12 4-Φ15 68 115 3/4″ 20 117 98 70 43 12 4-Φ15 75 130 1″ 25 127 108 79.5 51 12 4-Φ15 85 150 11/4″ 32 140 117 89 64 13 4-Φ15 96 190 11/2″ 40 165 127 98.5 73.2 15 4-Φ15 107 230 2″ 50 178 152 120.7 92 16 4-Φ19 118 240 21/2″ 65 190 177.8 139.7 104.7 18 4-Φ19 145 280 3″ 80 203 190.5 152.4 127 19 4-Φ19 160 310 4″ 100 229 229 190.5 157 24 8-Φ19 185 330 5″ 125 356 254 216 185.7 26 8-Φ22 230 600 6″ 150 394 279 241.3 216 26 8-Φ22 260 800 8″ 200 457 343 298.5 270 29 8-Φ22 310 1000 10″ 250 533 406 362 324 31 12-Φ25 350 1200
