KELOMPOK BAJA TOBO CINA

|
| Tempat asal: | Cina |
| Nama merek: | TOBO |
| Sertifikasi: | CE/ISO |
| Nomor model: | / |
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | negotiable |
| Waktu pengiriman: | 25 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan |
| Aplikasi: | Air | Koneksi: | Penghubung jalur pipa |
|---|---|---|---|
| Formulir Koneksi: | Penghubung jalur pipa | desain: | API 6D |
| Akhiri Koneksi: | Penghubung jalur pipa | Bahan: | Besi tahan karat |
| Media: | MINYAK GAS | Ukuran Pelabuhan: | 1/2-24 INCI |
| Tekanan: | Tekanan tinggi | Peringkat Tekanan: | 150-2500lb |
| Segel: | Segel lembut | Ukuran: | 1/2-24 INCI |
| Standar: | ANSI, DIN, JIS, BS | Suhu: | Suhu normal |
| Jenis: | Periksa Katup | ||
| Cahaya Tinggi: | Katup Cek Flange 8 Inci,Katup Cek Ayunan Flange Air,Katup Cek Ayunan Flange Besi Cor |
||

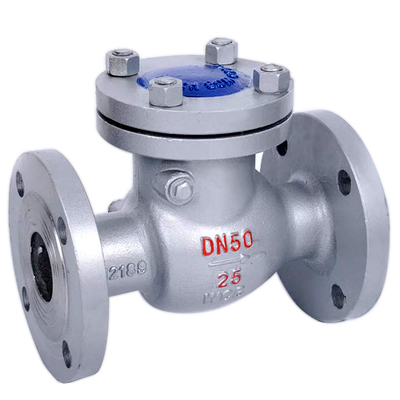

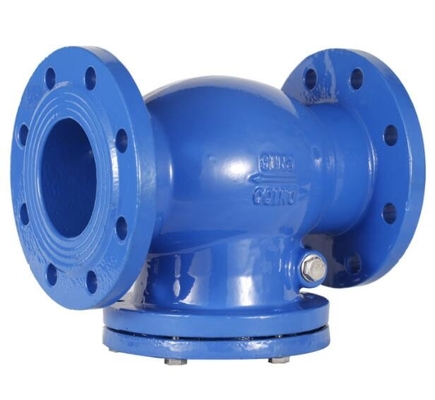

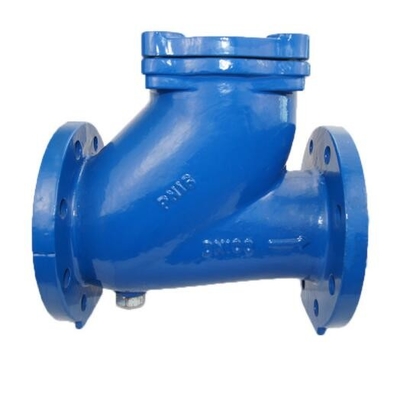

8 Inch Cast Iron Flange Swing Check Valve Untuk Air
Detail Cepat:
1. Jenis: Din Flanged Swing Check Valve
2. Jenis Kap:
Kap Baut
3. Jenis Disk: Disk Ayun
4. Kisaran Ukuran: Dn15 - Dn600
5. Peringkat Tekanan: Pn16
6. Sambungan Akhir: Bergelang
7. Bahan: Baja Tuang di GS-C25, WCB
8. Berbagai bahan trim tersedia untuk disesuaikan dengan kondisi layanan
9.NACE MR 0175
Standar
| Desain & Pembuatan | DIN 3840 |
| Dimensi Tatap Muka | DIN 3202 |
| Dimensi Ujung Flange | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
| Uji & Inspeksi | DIN 3230 |
Fitur:
1. Umumnya
Kap Baut;Disk Ayun;Permukaan Tempat Duduk Metalik
2. Sambungan Bodi dan Kap
Kap mesin yang dibaut
3. Tutup Gaya Gasket
Baja tahan karat + paking terluka grafit fleksibel
Paking logam
Paking cincin logam
4. Kursi
Untuk katup periksa baja karbon, jok biasanya terbuat dari baja tempa.Permukaan penyegelan kursi dapat dilas semprot dengan paduan keras jika ditentukan oleh pelanggan.Untuk katup periksa baja tahan karat, kursi integrai biasanya diadopsi, atau dapat dikerjakan secara integral setelah paduan keras dilas.Kursi tipe berulir atau dilas juga opsional untuk katup periksa baja tanpa noda jika diminta oleh pelanggan.
Deskripsi:
1. Din Carbon Steel Swing Check Valve Bagian dan Daftar Bahan:
| Bagian nama | Bahan | |||
| CS/ Trim 1 | CS/ Potong 8 | CS/ Potong 5 | ||
| 1 | Tubuh | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
| 2 | Cakram | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
| 3 | Lengan | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
| 4 | Kacang | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 5 | Pin | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
| 6 | Kacang | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 7 | Baut | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
| 8 | Paking | SS Spiral Wound W/^aphitc, atau SS Spiral Wound W/PTFE, atau Reinforced PTFE | ||
| 9 | Menutupi | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. Dimensi Utama untuk Pn16 Swing Check Valve:
| PN | DN (mm) | Dimensi (mm) | Berat (kg) | |
| L | H | |||
| 16 | 50 | 230 | 165 | 23 |
| 65 | 290 | 180 | 28 | |
| 80 | 310 | 190 | 35 | |
| 100 | 350 | 208 | 40 | |
| 150 | 480 | 270 | 81 | |
| 200 | 600 | 295 | 96 | |
| 250 | 730 | 337 | 175 | |
| 300 | 850 | 386 | 265 | |
| 350 | 980 | 430 | 364 | |
| 400 | 1100 | 475 | 495 | |
| 500 | 1250 | 565 | 590 |
|
Katup Periksa Ujung Bergelang 150Lb~600Lb
| TIDAK. | Bagian nama | CS ke ASTM | AS ke ASTM | SS ke ASTM | |
| Tipe A105 | Ketik F22 | Tipe F304(L) | Tipe F316(L) | ||
| 1 | Tubuh | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Papan nama | SS | |||
| 3 | Cakram Piston | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | Kap mesin | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | Paking | SS + grafit bergelombang | SS + PTFE | ||
| 6 | Baut | A193 B7 | A193 B16 | A193 B8 | A193 B8(M) |
| Media yang Cocok | WOGdll | WOGdll | HNO3, CH3OOH dll | ||
| Suhu yang Cocok | -29~425 | -29~550 | -29~180 | ||
| NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150.300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
| Bobot | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
| 300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
| BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
| 600 | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
| BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
||
