KELOMPOK BAJA TOBO CINA

|
| Tempat asal: | Cina |
| Nama merek: | TOBO |
| Sertifikasi: | CE/ISO |
| Nomor model: | / |
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | kotak kayu |
| Waktu pengiriman: | 25 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 1000000 Potongan/potongan per Bulan |
| Bahan: | Besi tahan karat | Operasi: | Manual/Otomatis |
|---|---|---|---|
| Jenis: | Gerbang katup | Media: | Air, Minyak, gas |
| Struktur: | Gerbang | Standar atau Tidak Standar: | Standar |
| Standar: | DIN, ANSI, ANSI BS DIN JIS | Warna: | Permintaan Pelanggan |
| Tekanan Pekerjaan: | Kelas150lb-2500lb,150~2500LB (PN16~PN420) | ||
| Cahaya Tinggi: | 304 Katup Gerbang Bergelang Stainless Steel,Katup Gerbang Cor Stainless Steel,Katup Gerbang Handwheel Tipe Flange |
||

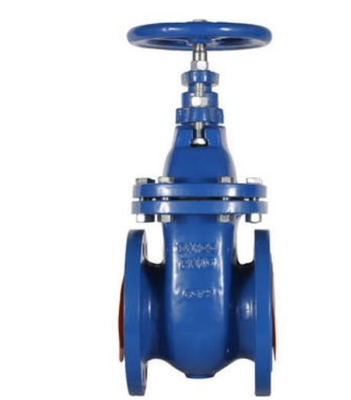

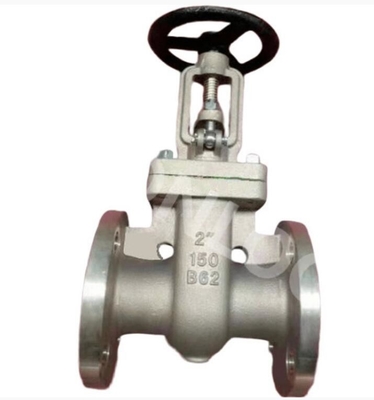

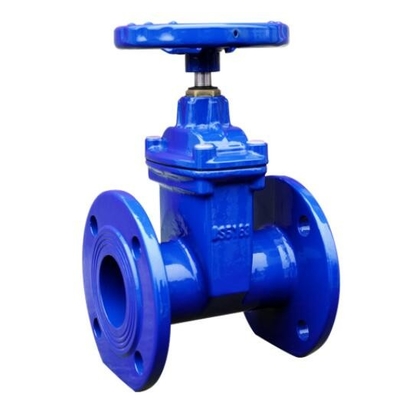

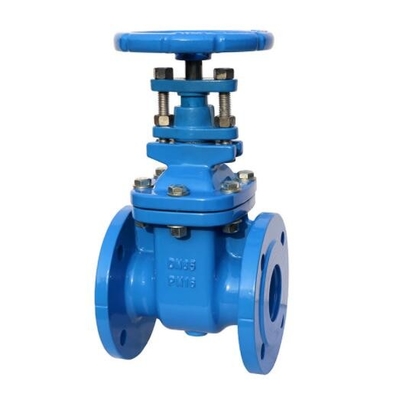

WCB SS304 316 Stainless Steel Gate Valve Flange Type Handwheel Stainless Steel Cast Valve
Katup gerbang CG segel tekanan
Fitur utama: Katup Gerbang CG Sambungan bodi-bonnet adalah jenis segel tekanan pengencangan sendiri dengan fungsi penyegelan yang andal meskipun suhu dan tekanan berfluktuasi.Jenis kap segel tekanan lebih disukai digunakan untuk tekanan tinggi dan katup Derajat tinggi.
Standar desain: API 600 ASME B16.34
1. Kisaran tekanan katup gerbang: KELAS 900Lb ~ 2500Lb
2. Katup gerbang Diameter nominal: 2 ~ 30 ″
3. Katup gerbang Bahan tubuh: Baja karbon, Baja tahan karat, baja tahan karat dupleks, Baja paduan, Paduan nikel
4. Akhiri koneksi: RF RTJ BW
5. Mode operasi: Roda tangan, Gear box, Listrik, Pneumatik, perangkat hidrolik, Perangkat pneumatik-hidrolik ；
Fitur Produk:
1. Resistansi aliran kecil untuk fluida, hanya diperlukan gaya kecil saat membuka/menutup;
2. Tidak ada batasan pada arah aliran medium;
3.Ketika katup dibuka penuh, permukaan penyegelan mengalami gesekan kecil dari media kerja ；
4. Desain perpanjangan batang dapat dipilih
5. Kap segel tekanan
6. Solid wedge dapat dipilih;
7. Pengepakan pegas dapat dipilih;
8. Pengepakan emisi rendah dapat dipilih sesuai dengan persyaratan ISO 15848;
9. Dengan desain By-pass dipilih ；
Persyaratan teknis:
1. Desain dan Pembuatan: DIN 3352;
2. Tatap Muka: DIN 3202 F4/F5;
3. Ujung Flensa: DIN 2532 PN10/16;
Bagian dan bahan utama
| Nama Bagian | Bahan |
| Tubuh, Kap | GGG50 |
| Cakram | GGG50+NBR/EPDM |
| Tangkai | 2CR13 |
| Cincin Kursi | GGG50 |
Apa itu Gerbang Katup?
Katup gerbang dapat didefinisikan sebagai jenis katup yang menggunakan gerbang atau cakram tipe baji dan cakram bergerak tegak lurus terhadap aliran untuk memulai atau menghentikan aliran fluida dalam perpipaan.
Katup gerbang adalah jenis katup yang paling umum digunakan di pabrik proses apa pun.Ini adalah katup gerak linier yang digunakan untuk memulai atau menghentikan aliran fluida.Dalam pelayanan, katup ini dalam posisi terbuka penuh atau tertutup penuh.
Ketika katup gerbang terbuka penuh, piringan katup gerbang benar-benar dikeluarkan dari aliran.Oleh karena itu hampir tidak ada hambatan untuk mengalir.Karena tekanan yang sangat kecil ini turun ketika cairan melewati katup gerbang.
Untuk mencapai penyegelan yang tepat, saat katup tertutup penuh, kontak permukaan 360° diperlukan antara cakram dan dudukan.
Katup gerbang tidak boleh digunakan untuk pengaturan atau pelambatan aliran karena kontrol yang akurat tidak mungkin dilakukan.
Kecepatan aliran yang tinggi pada katup yang sebagian terbuka dapat menyebabkan erosi pada piringan dan permukaan tempat duduk serta menimbulkan getaran dan kebisingan.
| Jenis Katup | KATUP GERBANG CS/SS - FL/BW | |
| Desain Std | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 | |
| Rentang Ukuran | 40 DN hingga 400 DN [1 1/2” hingga 16”] | |
| Tubuh | [CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| Memangkas | AISI 410/304/316 | |
| Kursi / Baji | 13% Kr.Baja / AISI 410/304/316 | |
| Fitur desain | Baut Bonnet, OS & YT, HW & Gear dioperasikan | |
| Prorata | ASME - Kelas 150/300/600 | |
| Tatap muka | ASME B 16.10 / EN 558 -1 / API 6D | |
| Akhiri Koneksi | Bergelang | ASME B16.5, KELAS 150/300/600 |
| Las pantat | ASME B16.25 | |
| Pengujian Std. | BS EN 12266 - 1 [BS 6755-1] / API 598 | |
| Opsional | Cincin Lentera / indikator & Perangkat Penguncian/ Kursi yang Dapat Diperbarui / Permukaan Keras Stellite / Ketentuan Berjaket / Flensa RTJ / Pengaturan By Pass / Ukuran Lebih Tinggi / MOC Khusus: Baja Tahan Karat Austenitik dan Dupleks | |
| PN | DN | Ukuran (mm) | ||||||
| L | D | D1 | D2 | B | N-φ | H | ||
| 1.6MPa | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
Jenis Katup Gerbang
Ada tiga cara untuk mengklasifikasikan katup gerbang.
Jenis Disk
Irisan lancip padat
Baji fleksibel
Split wedge atau Parallel disks Valve
Jenis Sambungan Body Bonnet
Topi Kacau
Baut-Bonnet
Dilas-Bonnet
Bonnet Tekanan-Seal
Jenis Gerakan Batang
Rising Stem atau Tipe OS & Y (Stem Luar dan Tipe Sekrup)
Jenis batang tidak naik
Fitur:
● Katup gerbang tradisional dudukan alas datar biasanya tertahan di alur bawah katup karena benda eksternal
seperti batu, kayu, semen, kertas, puing-puing, dll., setelah menyiram pipa dengan air.Penyebabnya tidak bisa menutup rapat dan membentuk kendur
fenomena, katup gerbang penyegelan lunak menggunakan yang sama dengan pipa di bagian bawah desain datar, tidak mudah menyebabkan pengendapan puing,
aliran fluida tanpa hambatan, seluruh pelat katup lem paket terbuat dari karet berkualitas tinggi, dalam seluruh outsourcing, domestik
teknologi vulkanisasi karet kelas satu membuat pelat katup setelah vulkanisasi dapat memastikan ukuran geometri yang akurat, dan karet
dan gerbang besi cor nodular yang menghubungkan perusahaan, tidak mudah rontok dan memori elastis lebih disukai.
● Badan katup tahan korosi dicat dengan bubuk dan resin epoksi untuk mencegah korosi dan karat pada badan katup, dan kaleng
dapat digunakan dalam sistem pembuangan limbah.
● Tidak mudah dipecah menjadi besi tuang tradisional.
