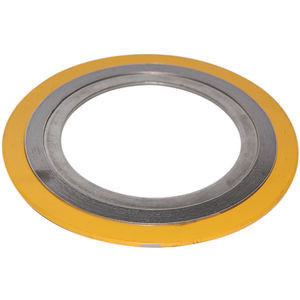

20in Flange Gasket SS316 300 # Spiral Wound Gasket

Fleksibel Graphite Filler SS316 20 in. 300 # Spiral Wound Gasket

Apa itu Spiral Wound Gasket?

Mengapa kami menyebutnya SWG?SWG adalah kependekan dari Spiral Wound Gasket.
Gasket ini dibuat dari strip logam tipis yang diapit di antara lapisan pengisi non-logam.SWG punya
lapisan spiral alternatif dari lembaran logam tipis dan bahan pengisi seperti yang ditunjukkan pada gambar.Di sini, di penampang,
lapisan biru dari logam, dan lapisan hitam dari bahan pengisi.Karena lapisan ini terluka dalam bentuk spiral kontinu,
ituJenis gasket se ini dikenal dengan istilah spiral wound gasket.

Rincian Produk

• Gasket semi-logam dirancang untuk menampilkan bahan penyegel yang lembut dan lentur - yang meningkatkan kekencangan rakitan dengan persyaratan beban keseluruhan yang lebih rendah jika dibandingkan dengan gasket logam penuh

• Mereka dapat digunakan pada hampir semua media korosif tergantung pada pilihan logam dan bahan pengisi / penutup

• Kepadatan variabel

• Dibuat

• Gasket lilitan spiral dibuat dengan strip logam yang berliku secara bergantian dan pengisi lembut di tepi luar mandrel lilitan yang menentukan dimensi bagian dalam dari komponen lilitan.

• Tekanan belitan rendah dan pengisi lembut tebal digunakan untuk aplikasi tekanan rendah

• 20 dalam ukuran pipa nominal

• Kode warna hijau

• Kelas tekanan 300 #

• Untuk jadwal 10 pipa dan flensa leher slip-on / ulir / las


Kekuatan Gasket Luka Spiral

Spiral Wound Gasket adalah paking ideal dalam kategori semi-logam.Potongan sempit lingkaran logam berbentuk V dililitkan secara spiral
di bawah tegangan dengan bantalan pengisi di antara laminasi logam dan dilas di kedua ujungnya.
Konstruksi unik dari logam seperti pegas dan pengisi lembut ini memberikan karakteristik yang sangat baik pada paking.

Ketahanan terhadap suhu tinggi dan tekanan tinggi.

Kemampuan segel yang sangat baik dipertahankan dengan area paking yang relatif kecil.
Ketahanan luar biasa yang memungkinkan paking menyesuaikan secara otomatis untuk mengubah kondisi pengoperasian, seperti tekanan dan

Gasket ini sangat populer karena berbagai macam gaya dan ukuran yang tersedia.
SWG dapat dibuat dari logam apa pun yang tersedia dalam bentuk strip tipis dan dapat dilas;oleh karena itu, mereka dapat digunakan
terhadap hampir semua media korosif.
Mereka dapat digunakan pada rentang suhu lengkap dari kriogenik hingga sekitar 1093ºC.Gasket jenis ini bisa
digunakan dalam semua tekanan dari vakum hingga standar flensa kelas tekanan 2500.
Gasket luka spiral dengan kepadatan relatif rendah digunakan dalam layanan vakum sedangkan gasket luka spiral dengan kepadatan sangat tinggi
digunakan dalam layanan bertekanan tinggi.Kepadatan paking tidak lain adalah sejumlah lapisan pengisi dan strip logam yang diberikan
lebar paking.

Toleransi dalam Dimensi Spiral Gasket

• Toleransi ketebalan adalah ± 0,13 mm diukur di seluruh bagian logam dari paking, tidak termasuk pengisi, yang mungkin menonjol sedikit di luar logam.

• Toleransi diameter luar untuk NPS 1⁄2 hingga NPS 8 adalah ± 0,8 mm;untuk NPS 10 hingga NPS 24, +1,5 mm, −0,8 mm.

• Toleransi diameter dalam untuk NPS 1⁄2 hingga NPS 8 adalah ± 0,4 mm;untuk NPS 10 hingga NPS 24, ± 0,8 mm.

• Toleransi diameter luar cincin pemusatan adalah ± 0,8 mm.

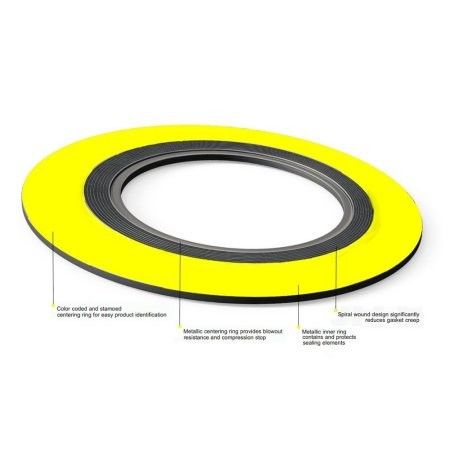

Komponen Spiral Gasket

Ada tiga komponen dalam paking luka spiral.

• Cincin Luar

• Bahan Berliku (Pengisi & Strip Logam)

• Lingkar dalam
