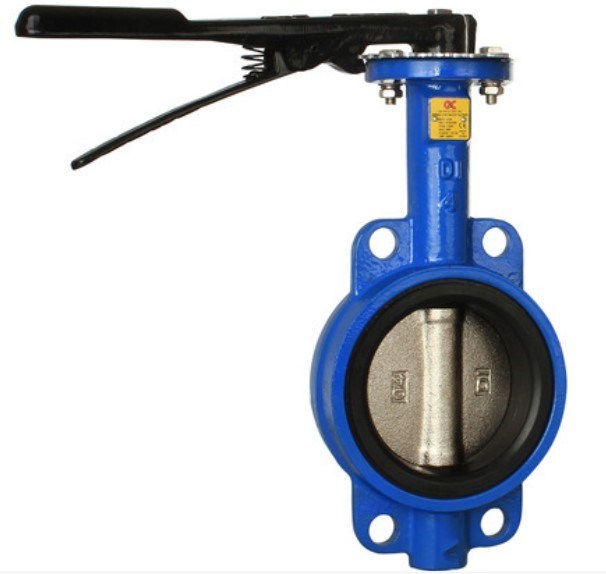

2~32" Wafer Jenis Kursi Logam Katup Kupu-kupu WCB CF8 CF8M API 609 MSS SP-67

2~32" Wafer Type Metal Seat Butterfly Valve WCB, CF8, CF8M API 609, MSS SP-67

Tes Tubuh: 1,5 kali tekanan kerja dengan air.Tes ini dilakukan setelah perakitan katup dan dengan cakram dalam posisi setengah terbuka, ini disebut sebagai tes hidro tubuh.
Uji Kursi: 1,1 kali tekanan kerja dengan air.
Uji Fungsi / Operasi : Pada saat pemeriksaan akhir, setiap katup dan aktuatornya (Lever Kontrol Aliran / Gear / Aktuator Pneumatik), menjalani uji operasi lengkap (Buka/Tutup).Pengujian ini dilakukan tanpa tekanan dan pada suhu lingkungan.Ini memastikan pengoperasian yang benar dari rakitan katup / aktuator dengan aksesori seperti katup solenoida, sakelar batas, pengatur filter udara, dll.
Tes Khusus: Berdasarkan permintaan, tes lain apa pun dapat dilakukan sesuai dengan instruksi khusus oleh klien.


Ringkasan:
1.Flensa
Flange dan pengeboran ke EN1092-2, tatap muka sesuai ISO5752 seri 14 & ISO5752 seri 13.
2.Disc
Cakram profil rendah yang disederhanakan memastikan hambatan aliran yang lebih rendah.
3. Tubuh
Kursi bodi yang dilas dan jadi dari baja tahan karat memastikan kinerja yang andal dan tahan lama.
4. poros
Sambungan cakram ke poros dengan kunci, atau pin lancip.
5. Bantalan
Bantalan pelumas diri dari bahan Al-perunggu, bebas dari perawatan.
6. Kotak persneling
Gearbox torsi rendah dapat dengan mudah dioperasikan dengan roda tangan atau terhubung dengan aktuator.
7. Flensa atas
Flensa atas ISO 5211 terhubung dengan gearbox atau aktuator.
8. O cincin
Beberapa cincin O poros memberikan umur panjang dan kinerja penyegelan yang andal, yang mudah disesuaikan atau diganti.
9. Cincin segel
Cincin segel cakram berprofil T yang dipasang oleh retainer memastikan kinerja penyegelan yang andal di kedua arah, yang juga mudah disesuaikan atau diganti tanpa alat khusus apa pun

Katup kupu-kupu digunakan untuk layanan on-off atau modulasi dan populer karena bobotnya yang ringan, tapak pemasangan yang kecil, biaya yang lebih rendah, pengoperasian yang cepat, dan ketersediaan dalam ukuran yang sangat besar.Katup ini dapat dioperasikan dengan pegangan, roda gigi atau aktuator otomatis.
