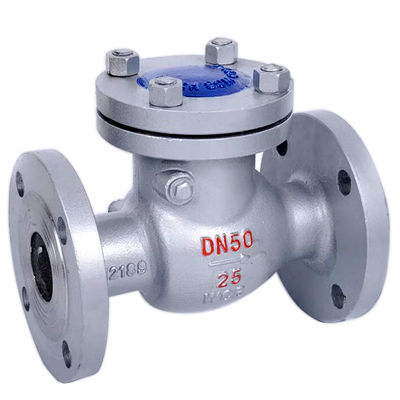

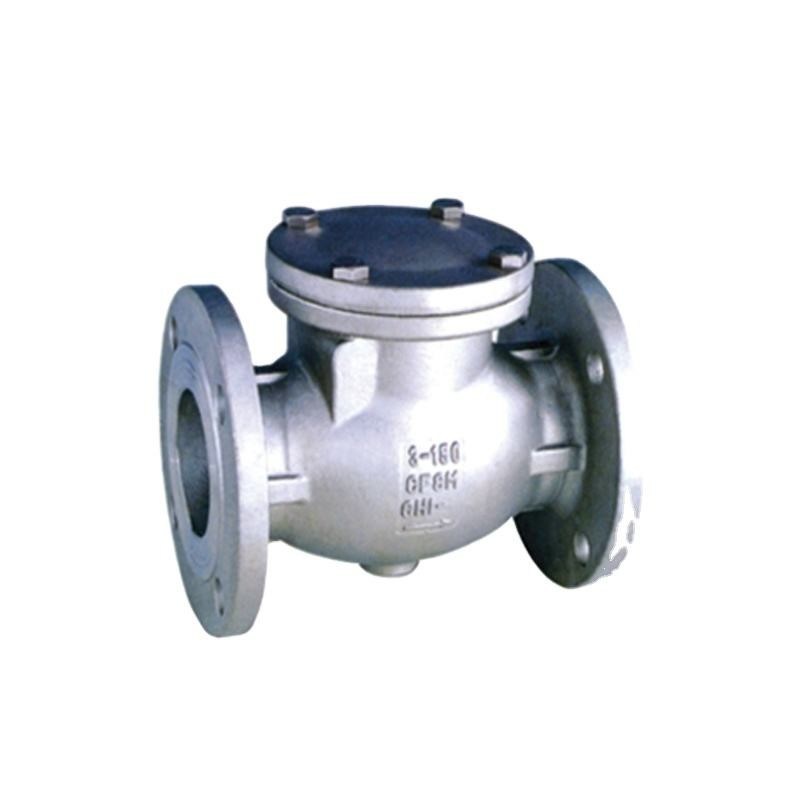

Vertikal horisontal air full opening swing type wcb casting bergelang katup periksa non-kembali

Vertikal horisontal air full opening swing type wcb casting bergelang katup periksa non-balik

Apa itu Katup Periksa?

Katup yang digunakan untuk mencegah aliran balik dalam sistem perpipaan dikenal sebagai katup periksa.Ini juga dikenal sebagai katup satu arah atau NRV.Tekanan fluida yang melewati pipa membuka katup, sementara setiap pembalikan aliran akan menutup katup.

Ini memungkinkan aliran penuh tanpa hambatan dan secara otomatis menutup saat tekanan berkurang.Operasi yang tepat akan bervariasi tergantung pada mekanisme katup.

Detail Cepat

Standar Katup Periksa Stainless Steel

Desain dan Pembuatan: BS1868 atau API6D
Inspeksi dan Pengujian: API 598 atau API6D
Dimensi flensa ujung: ASME B16.5, ASME B16.47A, MSS SP-44;ASME B16.47B, API605
Dimensi akhir BW: ASME B16.25
Tatap muka dan ujung ke ujung: ASME B16.10
Peringkat tekanan-suhu: ASME B16.34
Dimensi tickness dinding: API600 dan BS1868

Aplikasi Katup Periksa Stainless Steel:

Katup digunakan untuk mencegah mundurnya media dalam pipa dan peralatan, dan tekanan  media akan membawa hasil buka tutup secara otomatis.

kapanmedia mundur, cakram katup akan otomatis tertutup untuk menghindari kecelakaan.

Tekanan Uji Katup Periksa Stainless Steel

Jenis Katup

Jenis disk akan menentukan jenis katup.Jenis katup periksa yang paling umum adalah:

• Tipe Ayunan.

  • berengsel atas

  • Memiringkan disk

• Jenis Angkat

  • Tipe Piston

  • Jenis bola

• Tipe Pelat Ganda

• Berhenti Periksa Katup

Katup Periksa Ayun

Disk di katup tipe ayun tidak terarah karena membuka atau menutup sepenuhnya.Katup ini beroperasi ketika ada aliran di saluran dan menutup sepenuhnya ketika tidak ada aliran.Turbulensi dan penurunan tekanan di katup sangat rendah.

Disk dan desain kursi bisa dari logam ke logam atau logam ke komposit.

Sudut antara tempat duduk dan bidang vertikal dikenal sebagai sudut tempat duduk dan bervariasi dari 0 hingga 45 derajat.

Biasanya, sudut tempat duduk berada pada kisaran 5 hingga 7 derajat.Sudut dudukan yang lebih besar mengurangi perjalanan disk, menghasilkan penutupan yang cepat, sehingga meminimalkan kemungkinan terjadinya water hammer.Tempat duduk vertikal memiliki sudut 0 derajat.

Katup tipe ayun memungkinkan aliran penuh tanpa hambatan dan secara otomatis menutup saat tekanan berkurang.Biasanya dipasang dalam kombinasi dengan katup gerbang karena memberikan kombinasi aliran yang relatif bebas.

Katup tipe ayunan dasar terdiri dari badan katup, kap mesin, dan piringan yang terhubung ke engsel.

Bagian dari Katup Non-Kembali

Terdiri dari body, cover, disk, engsel pin, dan seat ring.Pada gambar di bawah ini Anda dapat melihat bagian-bagian katup.

Rincian kemasan:

Kami memilih kotak kayu yang sesuai dengan katup yang berbeda dan mengatur pekerja terampil untuk berkemas jika terjadi memar.Forwarder kerjasama jangka panjang akan memesan ruang, menghapus bea cukai dan transportasi untuk kami tanpa penundaan.Ada tiga cara untuk transportasi, melalui laut, melalui udara dan dengan kereta api.Kami akan mengatur transportasi sesuai dengan kebutuhan pelanggan.


Rincian pengiriman: Sesuai pesanan, 7 ~ 60 hari
