Tempat asal: | CINA |
Nama merek: | TOBO |
Sertifikasi: | CE/ISO |
Nomor model: | Gerbang katup |
Kuantitas min Order: | 1 PC |
---|---|
Kemasan rincian: | Paket dalam: paket tertutup kantong plastik Paket luar: paket karton atau paket kotak kayu Tersedia |
Waktu pengiriman: | 3-5 hari |
Syarat-syarat pembayaran: | D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 3000PCS/bulan |
nama: | Katup Gerbang Baja | Jenis: | Batang Baut yang Tangguh |
---|---|---|---|
Tubuh: | Besi cor | Akhiri Koneksi: | ujung flensa |
Aplikasi: | Udara, Bahan bakar gas, Air umpan, Uap | tatap muka: | ASME B16.10 |
Suhu: | 0℃-100℃ | Ukuran: | 2" |
Cahaya Tinggi: | Dn100 Resilient Flanged Gate Valve,Wedge Gate Valve 200psi,Pn16 Resilient Flanged Gate Valve |

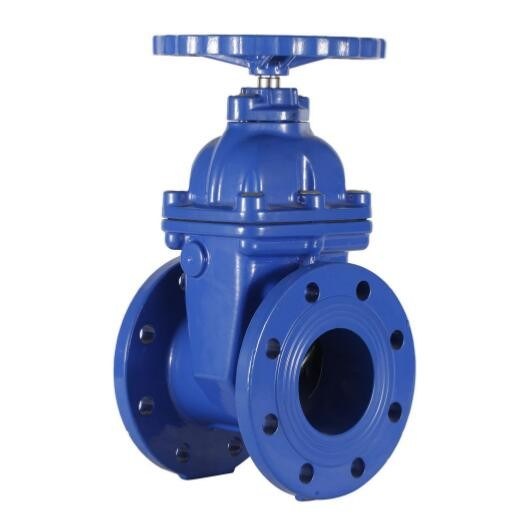

PN16 DN100 NON RISING STEM RESILIENT FLANGED GATE VALVE WEDGE GATE VALVE 200PSI STEEL GATE VALVE
Gate valve dapat didefinisikan sebagai jenis valve yang menggunakan gate atau wedge type disk dan piringan tersebut bergerak tegak lurus terhadap aliran untuk memulai atau menghentikan aliran fluida dalam perpipaan.
Katup gerbang adalah jenis katup yang paling umum digunakan di pabrik proses mana pun.Ini adalah katup gerak linier yang digunakan untuk memulai atau menghentikan aliran fluida.Dalam pelayanan, katup-katup ini dalam posisi terbuka penuh atau tertutup penuh.
Ketika katup gerbang terbuka penuh, piringan katup gerbang sepenuhnya dikeluarkan dari aliran.Oleh karena itu hampir tidak ada hambatan untuk mengalir.Karena tekanan ini sangat sedikit turun ketika cairan melewati katup gerbang.
Untuk mencapai penyegelan yang tepat, saat katup tertutup penuh, diperlukan kontak permukaan 360° antara piringan dan dudukan.
Katup gerbang tidak boleh digunakan untuk pengaturan atau pembatasan aliran karena kontrol yang akurat tidak mungkin dilakukan.Kecepatan aliran yang tinggi pada katup yang terbuka sebagian dapat menyebabkan erosi pada permukaan piringan dan dudukan dan juga menimbulkan getaran dan kebisingan.
Bagian No. | Bagian | Spesifikasi Standar | Pilihan |
1 | Tubuh katup | ASTM A536, 65-45-12 | |
2 | Cakram Baji yang Tangguh | ASTM A536, 65-45-12+SPDM | AISI 304, AISI 316, AISI 420, AISI 431 |
3 | Tangkai | Besi tahan karat | AISI 304, AISI 316, AISI 416 |
4 | paking kap mesin | EPDM | NBR |
5 | Kap mesin | ASTM A536, 65-45-12 | |
6 | Mesin cuci | Kuningan Hpb59-1 | |
7 | Kuk | ASTM A536, 65-45-12 | |
8 | Batang Bushing | Kuningan Hpb59-1 | |
9 | Kelenjar | ASTM A536, 65-45-12 | |
10 | kacang batang | Kuningan Hpb59-1 | Perunggu ZQSn5-5-5 |
11 | Roda tangan | ASTM A536, 65-45-12 | Baja tekan |
12 | Mesin cuci | Kuningan Hpb59-1 | |
13 | Kelenjar Kacang | Berlapis Seng Baja Karbon | AISI 304, AISI 316 |
14 | pejantan | Berlapis Seng Baja Karbon | AISI 304, AISI 316 |
15 | Papan penggilesan | Berlapis Seng Baja Karbon | AISI 304, AISI 316 |
16 | Kacang | Berlapis Seng Baja Karbon | AISI 304, AISI 316 |
17 | Cincin-O | NBR | EPDM |
Di sini Anda dapat melihat bagian utama dari katup gerbang.Disk katup gerbang juga dikenal sebagai baji.Untuk mempelajari tentang masing-masing bagian ini, baca panduan lengkap bagian-bagian katup.
Ada tiga cara untuk mengklasifikasikan katup gerbang.
Solid wedge adalah jenis disk yang paling umum & banyak digunakan karena kesederhanaan dan kekuatannya.Katup dengan irisan padat dapat dipasang di posisi apa pun, dan cocok untuk hampir semua cairan.Hal ini dapat digunakan dalam aliran turbulen juga.
Namun, itu tidak mengkompensasi perubahan keselarasan kursi karena beban pipa atau ekspansi termal.Jadi, jenis desain disk ini paling rentan terhadap kebocoran.Baji padat dikenakan penguncian termal jika digunakan dalam layanan suhu tinggi.
Penguncian termal adalah fenomena di mana baji terjebak di antara kursi karena pemuaian logam.Katup gerbang baji padat umumnya digunakan dalam aplikasi suhu tekanan sedang hingga rendah.
Baji fleksibel adalah piringan padat satu bagian dengan potongan di sekelilingnya.Potongan ini bervariasi dalam ukuran, bentuk, dan kedalaman.Potongan yang dangkal dan sempit pada perimeter baji memberikan lebih sedikit fleksibilitas tetapi mempertahankan kekuatan.Celah yang dicor atau potongan yang lebih dalam dan lebih lebar pada perimeter baji memberikan lebih banyak fleksibilitas tetapi mengurangi kekuatannya.
Desain ini meningkatkan keselarasan kursi dan menawarkan kekencangan kebocoran yang lebih baik.Ini juga meningkatkan kinerja dalam situasi di mana pengikatan termal memungkinkan.Fleksibel wedges Gate valves digunakan dalam sistem steam.
Ekspansi termal dari saluran uap terkadang menyebabkan distorsi badan katup yang dapat menyebabkan pembutaan termal.Gerbang fleksibel memungkinkan gerbang untuk melenturkan saat dudukan katup terkompresi karena ekspansi termal dari pipa uap dan mencegah pembutaan termal.
Kerugian dari gerbang fleksibel adalah bahwa cairan saluran cenderung terkumpul di dalam piringan.Ini dapat menyebabkan korosi dan akhirnya melemahkan disk.
Split wedge Disk terdiri dari dua bagian padat dan disatukan dengan bantuan mekanisme khusus.Anda dapat melihat hal yang sama dalam gambar.Dalam hal, setengah dari disk tidak sejajar;disk bebas untuk menyesuaikan diri dengan permukaan tempat duduk.Disk split dapat berbentuk baji atau tipe disk paralel.
Disk paralel memiliki pegas, sehingga selalu bersentuhan dengan kursi dan memberikan penyegelan dua arah.Split wedge cocok untuk menangani gas dan cairan tanpa kondensasi pada suhu normal dan tinggi.
Kebebasan pergerakan disk mencegah pengikatan termal meskipun katup mungkin telah ditutup saat saluran dingin.Ini berarti ketika sebuah garis dipanaskan oleh cairan dan mengembang, itu tidak menciptakan kebutaan termal.
1 adalah kap yang disekrup: Ini adalah desain paling sederhana yang tersedia dan digunakan untuk katup murah.
2 adalah baut-bonnet: Ini adalah desain yang paling populer dan digunakan di sejumlah besar katup gerbang.Ini membutuhkan gasket untuk menutup sambungan antara bodi dan kap mesin.
3 adalah Welded-Bonnet: Ini adalah desain populer di mana pembongkaran tidak diperlukan.Bobotnya lebih ringan daripada rekan-rekan mereka yang dibaut.
Yang ke-4 adalah Pressure-Seal Bonnet: Jenis ini digunakan secara luas untuk aplikasi suhu tinggi bertekanan tinggi.Semakin tinggi tekanan rongga tubuh, semakin besar gaya pada paking di katup segel tekanan.
