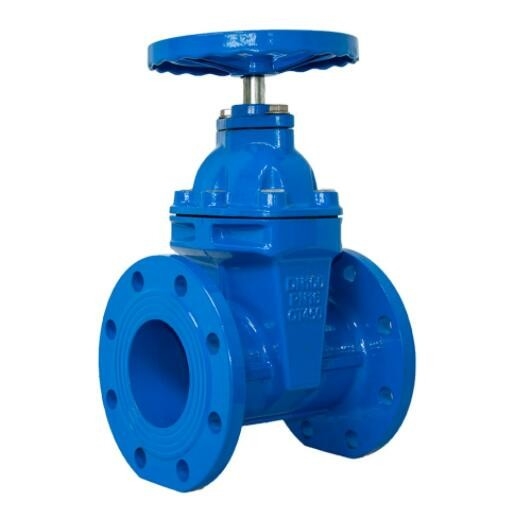

Name: Besi Cor Air Lug Flange Kelas 150~900 Plat Gerbang Valve Pn16
Brand: TOBO
SKU: Gerbang katup
Rating: 4.7 (110 reviews)

Rumah Produk katup gerbang stainless steel

Besi Cor Air Lug Flange Kelas 150~900 Plat Gerbang Valve Pn16

Detail produk:

Tempat asal:	Cina
Nama merek:	TOBO
Sertifikasi:	CE/ISO
Nomor model:	Gerbang katup

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 PC
Kemasan rincian:	Paket dalam: paket tertutup kantong plastik Paket luar: paket karton atau paket kotak kayu Tersedia
Waktu pengiriman:	3-5 hari
Syarat-syarat pembayaran:	D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan:	3000PCS/bulan

Kontak

Detil Deskripsi produk

nama:	Katup Gerbang Baja	Jenis:	Batang Baut yang Tangguh
Tubuh:	Besi cor	Akhiri Koneksi:	ujung flensa
Aplikasi:	Udara, Bahan bakar gas, Air umpan, Uap	tatap muka:	ASME B16.10
Suhu:	Suhu tinggi	Ukuran:	DN100
Cahaya Tinggi:	Katup Gerbang Lug Air Besi Cor , Katup Gerbang Air Lug Pn16 , Katup Gerbang Air Lug Kelas 900

Cast Iron Water Lug Flange CLASS 150~900 PLATE GATE VALVE

Rising batang rtating dan unrisen handwheel luar sekrup dan kuk.Desain anti-debu dengan indikator posisi paralel dan baji padat dua struktur dengan atau tanpa saluran.

Kepatuhan standar
Desain oleh API Spec.6D
Katup diuji oleh API 598
Tatap Muka oleh ANSI B 16.10
Dimensi koneksi oleh ANSI B 16.5~B 16.25
Tekanan-Temp oleh ANSI B16.34

Spesifikasi bahan:

TIDAK.	Bagian nama	Bahan
TIDAK.	Bagian nama	WCB	LCB	WC6	WC9	C5	CF8	CF8M	CF3	CF3M
1	Tubuh	A216 WCB	LCB A352	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
2	Kursi	A105	A350 LF2	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
3	Piring Pluice	A216 WCB	LCB A325	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
4	Cincin-O	NBR/FEP
5	Blok pengukur	A193 B7	A320 L7	A193 B16			A320 B8
6	Tangkai	A182 F6a	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
7	Paking	Grafit Fleksibel
8	Baut	A193 B7	A320 L7	A193 B16			A193 B8	A194 B8M
9	Kacang	A194 2H	A194 L7	A194 4			A194 8	A194 8M
10	Kap mesin	A216 WCB	LCB A325	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
11	Bushing kursi belakang	A182 F6a	A182 F6	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
12	Pembicara Klib	Tembaga atau baja Karbon atau Baja Tahan Karat
13	Tautan Terpisah	ASTM A182 F410
14	Sedang mengemas	Grafit + ASBES
15	Kuk	A216 WCB	LCB A325	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
16	kacang batang	A439 D-2~~Cu-Paduan
17	Piala minyak	Tembaga atau baja Karbon atau Baja Tahan Karat
18	kacang penahan	Baja Karbon atau Baja Paduan
19	Roda tangan	A216 WCB
20	Pelindung	A105N
21	Indikator	ASTM A182 F410
Hamparan wajah tempat duduk		ER410/ER316/STL

Bahan sesuai dengan standar ASTM

KATUP GERBANG PELAT

Ukuran	di	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36	40
mm		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900	1000
150Lb	L	7	8	9	10-1/2	11-1/2	13	14	15	16	17	18	20	24	26	32	38
	D	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29	34-1/2	38-1/2
	H	23	26-3/4	34	45-3/8	52-3/8	59-1/2	68-5/8	76	82-7/8	90	98-1/4	113	127-1/4	136-1/4	157	172
	H1	6	8	10	13-1/2	16-1/2	19-1/2	22-3/4	25-1/4	28-3/8	31-3/8	34-1/2	41-1/8	46-7/8	50	59	65-11/16
	D0	10	10	10	14	14	16	18	20	24	24	24	24	24	24	36	36

Ukuran	di	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36
mm		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900
300Lb	L	8-1/2	11-1/8	12	15-7/8	16-1/2	18	19-3/4	30	33	36	39	45	53	55	68
	D	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29	34-1/2
	H	23	26-3/4	34	45-3/8	52-3/8	59-1/2	68-5/8	75-5/8	80-5/8	88	97-3/4	114-1/8	129-1/8	139-1/8	161
	H1	6	8	10	13-1/2	16-1/2	19-1/2	22-3/4	25-1/4	28-1/8	31	34-1/2	41-1/8	47	50-5/8	59-1/4
	D0	10	10	10	14	14	16	18	20	24	24	24	24	24	36	36

Ukuran	di	2	3	4	6	8	10	12	14	16	18	20	24	28	30
mm		50	80	100	150	200	250	300	350	400	450	500	600	700	750
400Lb	L	11-1/2	14	17	19-1/2	23-1/2	26-1/2	30	32-1/2	35-1/2	38-1/2	41-1/2	48-1/2	55	60
	D	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29
	H	23-1/4	27	34-1/4	46-3/8	56-3/8	59-1/2	68-7/8	75-3/8	81	89-1/4	98-1/8	115-1/2	130	141
	H1	6	8	10	13-5/8	16-1/2	19-3/4	23	26	28-3/4	31-1/2	35	41-7/8	51-1/2	60
	D0	10	10	10	14	14	16	18	20	24	24	24	24	36	36

Ukuran	di	2	3	4	6	8	10	12	14	16	18	20	24	28	30
mm		50	80	100	150	200	250	300	350	400	450	500	600	700	750
600Lb	L	11-1/2	14	17	22	26	31	33	35	39	43	47	55	61	65
	D	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29
	H	23-1/4	27	31-1/4	45-3/8	56-3/8	59-1/2	68-7/8	75-3/8	83-1/2	91-1/2	100-1/2	118	134	142-2/4
	H1	6	8	10	13-5/8	16-3/4	20	23-1/4	26	29-1/8	32-3/8	35-7/8	42-1/4	49-1/4	52-3/4
	D0	10	10	10	14	14	16	18	20	24	24	24	36	36	36

Ukuran	di	2	3	4	6	8	10	12	14	16	18	20
mm		50	80	100	150	200	250	300	350	400	450	500
900Lb	L	11-1/2	14	17	24	29	33	38	40-1/2	44-1/4	48	52
	D	2	3	4	6	8	10	12	12-3/4	15-1/4	17-1/4	19-1/4
	H	23-1/4	27	34-1/4	45-1/8	56-1/8	59-1/2	77-1/4	79-5/8	87-3/8	96-15/16	103-3/8
	H1	6	8	10	13-7/8	17-1/8	20-1/2	233-3/4	25-9/16	307-1/6	33-7/8	37-1/4
	D0	10	10	10	16	16	18	20	24	24	24	36

Apa itu Katup Gerbang?

Gate valve dapat didefinisikan sebagai jenis valve yang menggunakan gate atau wedge type disk dan piringan tersebut bergerak tegak lurus terhadap aliran untuk memulai atau menghentikan aliran fluida dalam perpipaan.

Katup gerbang adalah jenis katup yang paling umum digunakan di setiap pabrik proses.Ini adalah katup gerak linier yang digunakan untuk memulai atau menghentikan aliran fluida.Dalam pelayanan, katup-katup ini dalam posisi terbuka penuh atau tertutup penuh.

Ketika katup gerbang terbuka penuh, piringan katup gerbang sepenuhnya dikeluarkan dari aliran.Oleh karena itu hampir tidak ada hambatan untuk mengalir.Karena tekanan ini sangat sedikit turun ketika cairan melewati katup gerbang.

Untuk mencapai penyegelan yang tepat, saat katup tertutup penuh, diperlukan kontak permukaan 360° antara piringan dan dudukan.

Katup gerbang tidak boleh digunakan untuk pengaturan atau pembatasan aliran karena kontrol yang akurat tidak mungkin dilakukan.

Kecepatan aliran yang tinggi pada katup yang terbuka sebagian dapat menyebabkan erosi pada permukaan piringan dan dudukan dan juga menimbulkan getaran dan kebisingan.

Jenis katup	CS / SS GATE VALVE - FL / BW
Desain Std	BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34
Rentang Ukuran:	40 DN hingga 400 DN [1 1/2” hingga 16”]
Tubuh	[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M]
Memangkas	AISI 410/304/316
Kursi / Baji	13% Kr.Baja / AISI 410/304/316
Fitur desain	Bonnet Berbaut, OS & YT, HW & Gear dioperasikan
Prorata	ASME - Kelas 150/300/600
Tatap muka	ASME B 16.10 / EN 558 -1 / API 6D
Akhiri Koneksi	bergelang	ASME B16.5, KELAS 150/300/600
	Las pantat	ASME B16.25
Pengujian Std.	BS EN 12266 - 1 [BS 6755-1] / API 598
Pilihan	Cincin Lentera / Indikator & Perangkat Pengunci/ Kursi yang Dapat Diperbaharui / Stellite Hadap keras / Penyediaan Berjaket / Flensa RTJ / Pengaturan By Pass / Ukuran Lebih Tinggi / MOC Khusus: Baja Tahan Karat Austenitik dan Dupleks

PN	DN	Ukuran (mm)
PN	DN	L	D	D1	D2	B	N-φ	H
1.6MPa	25	160	115	85	65	14	4-14	275
	32	180	135	100	78	16	4-18	280
	40	200	145	110	85	16	4-18	330
	50	230	160	125	100	16	4-18	350
	65	290	180	145	120	18	4-18	370
	80	310	195	160	135	20	8-18	400
	100	350	215	180	155	20	8-18	415
	125	400	245	210	185	22	8-18	460
	150	480	280	240	210	24	8-23	510
	200	550	335	295	265	26	12-23	710
	250	650	405	355	320	30	12-25	786
	300	750	460	410	375	30	12-25	925

Jenis Katup Gerbang

Ada tiga cara untuk mengklasifikasikan katup gerbang.

Jenis Disk
1. Irisan lancip padat
2. Baji fleksibel
3. Split wedge atau Parallel disks Valve
Jenis Sendi Bonnet Tubuh
1. topi kacau
2. Bolted-Bonnet
3. Dilas-Bonnet
4. Bonnet Segel Tekanan
Jenis gerakan batang
1. Rising Stem atau Tipe OS & Y (Tipe Batang dan Sekrup Luar)
2. Jenis batang yang tidak naik

Fitur:

● Katup gerbang tradisional dengan alas datar biasanya disimpan di alur bawah katup karena benda eksternal

seperti batu, kayu, semen, kertas, puing-puing, dll, setelah menyiram pipa dengan air.Penyebab tidak bisa menutup rapat dan membentuk kendur

fenomena, katup gerbang penyegelan lunak menggunakan yang sama dengan pipa di bagian bawah desain datar, tidak mudah menyebabkan pengendapan puing,

aliran cairan tanpa hambatan, seluruh paket pelat katup lem terbuat dari karet berkualitas tinggi, dalam keseluruhan outsourcing, domestik

teknologi vulkanisasi karet kelas satu membuat pelat katup setelah vulkanisasi dapat memastikan ukuran geometri yang akurat, dan karet

dan gerbang besi cor nodular yang menghubungkan perusahaan, tidak mudah rontok dan memori elastis lebih disukai.

● Badan katup tahan korosi dicat dengan bubuk dan resin epoksi untuk mencegah korosi dan karat pada badan katup, dan dapat

digunakan dalam sistem pembuangan limbah.

● Tidak mudah dipecah menjadi besi tuang tradisional.

Besi Cor Air Lug Flange Kelas 150~900 Plat Gerbang Valve Pn16 0
