Tempat asal: | CINA |
Nama merek: | TOBO |
Sertifikasi: | ISO 9001/ API 6D |
Nomor model: | CF8M |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Biasanya pengepakan dengan kasus kayu lapis cocok untuk pengiriman laut |
Waktu pengiriman: | 10 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 10000 Pcs per bulan |

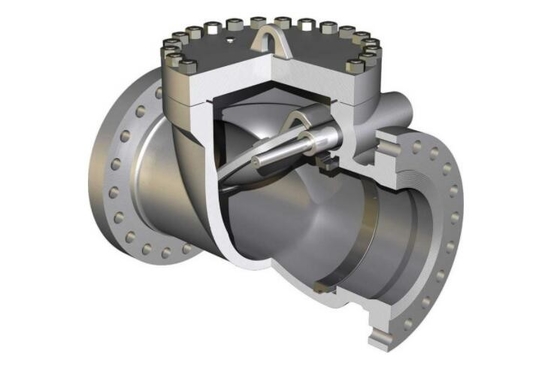

Nama Produk: | Katup Periksa Ayun | Bahan: | 316L |
---|---|---|---|
Aplikasi: | Minyak, Gas, Air, Uap Dll | Keuntungan: | Diam |

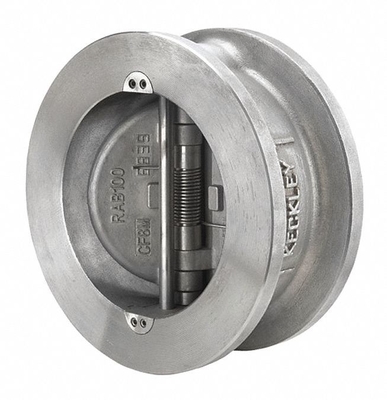

Suhu: | -10~80 C | desain: | Kue wafer |
Tubuh: | besi tahan karat | Kursi: | besi tahan karat |
Cahaya Tinggi: | Katup Periksa Bola Besi Ulet,Katup Periksa Bola Bergelang Dua,Katup Periksa Ayunan 316L |
VGGG 40.3 Katup Periksa Bola besi ulet dengan dua bagian bergelang
Nama Produk: | Katup Periksa Bola | Aplikasi: | Limbah, Air dll, |
---|---|---|---|
Ukuran: | DN15 ~DN50 | Tekanan: | PN2.5/6/10/16/125lbs/150lbs/JIS 5K/JIS10K |
Standar: | DIN/BS/AWWA/JIS | Suhu: | -20~120C |
Tubuh: | Besi Cor / Besi Ulet | Bola: | Lapisan Besi EPDM / NBR |
Menghubung: | BSP Atau NPT / Benang Akhir | ||
Menyorot: |
katup periksa bola stainless steel,katup periksa bola bergelang |
Katup Periksa Bola besi ulet GGG 40.3 dengan dua bagian bergelang
Katup Periksa
dengan dua potongan bergelang
Potongan tubuh Bahan: GGG 40.3 (besi ulet)
Dilapisi oleh: FEP
Ukuran Flange: DN = 20mm
Bahan Bola: PTFE
Tatap Muka : (L=150mm , L2=75MM)
Jika Anda membutuhkan informasi lebih lanjut, silakan terhubung dengan kami.
Mohon abaikan mengikuti informasi.
Keterangan:
Parameter teknik | ||||
Model | PN(MPa) | Tekanan uji pengecoran (MPa) | Tekanan uji segel (MPa) | Bahan bodi, kap mesin |
HQ41X-10 | 1 | 1.5 | 1.1 | besi atau baja |
HQ41X-16 | 1.6 | 2.4 | 1.76 | |
Bagian & bahan surat | ||||
Tubuh: Besi cor, besi cor ulet, WCB | ||||
Bonnet: Besi tuang, besi tuang ulet, WCB | ||||
Bola: baja cor dilapisi dengan neoprene | ||||
Medium: air dan cairan korosif yang lemah |
Aplikasi:
Katup Periksa Bola Bergelang menggunakan rol tertutup karet sebagai cakram, ketika, di bawah aksi
sedang, dapat menggulung ke atas dan ke bawah bersama dengan jalur geser integral di dalam katup untuk membuka atau
tutup itu.
Dan fitur dengan keketatan yang baik, tutup diam dan tidak ada produksi palu air.
Tubuh adalah desain jalur aliran air penuh, aliran besar, hambatan kecil dan kehilangan kepala air lebih kecil
dari tipe ayunan sebesar 50.
Ini dapat dipasang secara vertikal atau horizontal dan dapat digunakan untuk air dingin, air panas, industri dan
jaringan pipa lumpur hidup, sangat cocok untuk pompa lumpur submersible.
Suhu sedang: 0 ~ 80 .
Ukuran | ||||||
DN(mm) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Check Valve - Ball type (nonreturn valve) merupakan valve pertama dengan desain yang unik.Sangat sederhana
tetapi desain yang kuat tanpa mekanisme kritis yang terlibat.
Semua bagian seperti mekanisme cakram pin engsel yang digunakan pada katup konvensional dihilangkan, dan telah dimasukkan ke dalam a
diperkuat bola dilapisi karet untuk menahan aliran media dalam kondisi kembali.
Bola ini, bergerak sepenuhnya keluar dari jalur aliran saat pemompaan dihidupkan untuk memberikan kerugian head yang minimum.
Bola dilapisi karet bulat menyegel dengan sempurna di kursi katup bundar memastikan bukti kebocoran total
penyegelan.
Desain ini menawarkan keunggulan lain seperti tidak menyumbat & membersihkan sendiri.Dalam hampir bebas perawatan ini
katup, jika diperlukan, setelah penggunaan yang lama, penggantian bola secara online hanyalah pekerjaan menit.
* Konsumsi daya yang lebih rendah
* Kapasitas penanganan padat yang lebih besar
* Membersihkan diri, Tidak Menyumbat
* Penyegelan Sempurna
* Penurunan tekanan rendah
Prinsip:
Jantung katup ini adalah bola karet yang diperkuat.Desain katup yang unik memungkinkan pergerakan bola secara bebas.
Bola bergerak ke posisi terbuka saat pompa mulai & memungkinkan aliran cairan bebas tanpa ada
interferensi (Lihat Gambar.).
Saat pompa berhenti, bola duduk dengan kuat pada dudukan logam karena berat & punggungnya sendiri
tekanan dari
cairan (Arahkan mouse ke atas gbr.).Ini menghasilkan penyegelan DROPLES.
Daftar Bagian / Bahan Konstruksi
Bagian | Keterangan | Standar | Spesial |
1. | Tubuh | Besi cor | Baja St, Baja Cor |
2. | Menutupi | Besi cor | Baja St, Baja Cor |
3. | Bola | Diperkuat Nitril | EPDM, Neoprene |
4. | cincin penutup | Karet nitril | Butyle, Viton |
5. | Cincin Kursi Bola | LT Perunggu | Baja St, Gosok Keras. |
6. | pengencang | Baja karbon | Baja St |
Daftar Bagian / Bahan Konstruksi
Bagian | Keterangan | Standar | Spesial |
1. | Tubuh | Besi cor | Baja St, Baja Cor |
2. | Menutupi | Besi cor | Baja St, Baja Cor |
3. | Bola | Diperkuat Nitril | EPDM, Neoprene |
4. | cincin penutup | Karet nitril | Butyle, Viton |
5. | Cincin Kursi Bola | LT Perunggu | Baja St, Gosok Keras. |
6. | pengencang | Baja karbon | Baja St |
