Tempat asal: | CINA |
Nama merek: | TOBO |
Sertifikasi: | ISO 9001/ API 6D |
Nomor model: | CF8M |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Biasanya pengepakan dengan kasus kayu lapis cocok untuk pengiriman laut |
Waktu pengiriman: | 10 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 10000 Pcs per bulan |
Nama Produk: | Katup Periksa Ayun | Bahan: | 316L |
---|---|---|---|
Aplikasi: | Minyak, Gas, Air, Uap Dll | Keuntungan: | Diam |
Suhu: | -10~80 C | desain: | Kue wafer |
Tubuh: | besi tahan karat | Kursi: | besi tahan karat |
Cahaya Tinggi: | Wafer Flanged Ball Check Valve,Axial Disc Flanged Ball Check Valve,600lbs Flanged Ball Check Valve |
Nama Produk: | Katup Periksa Diam | Aplikasi: | Air, Minyak, Gas, dll., |
---|---|---|---|
Ukuran: | DN15 ~ DN300 | Tekanan: | PN16~PN40, 150 Lbs ~ 600lbs |
Standar: | API 6D/ ANSI 16.5 B/ JIS 20K/JIS 10K /DIN | Suhu: | -10~80 C |
Tubuh: | SUS304 / 316 | Kursi: | Kuningan / EPDM |
Tangkai: | 2Cr13 / SS304 | ||
Menyorot: |
katup periksa bola stainless steel,katup periksa bola vertikal |

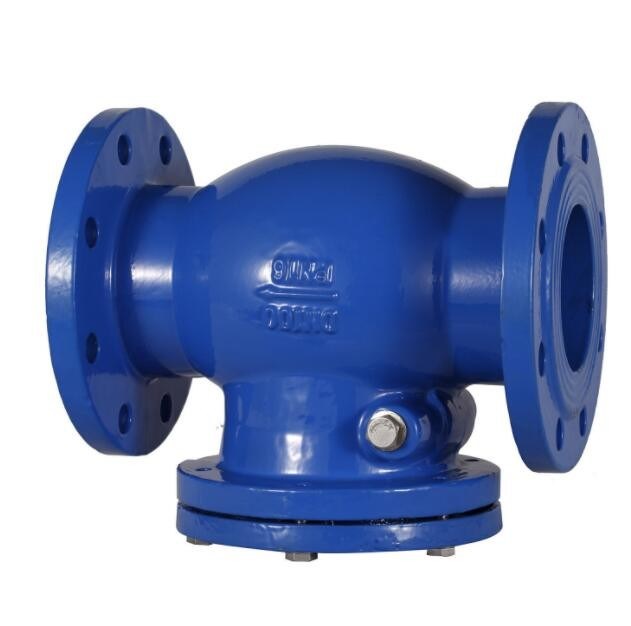

DI Konstruksi Flanged Ball Check Valve Aplikasi Disk Aksial Stasiun pompa
Aplikasi: Stasiun pompa.Pengolahan dan suplai air.Jaringan distribusi air bersih, irigasi (air yang disaring).Jaringan proteksi kebakaran.
Data teknis
Pertunjukan teknis
Uji
bahan
Katup Periksa Angkat Senyap
Pengantar singkat:
Katup cek tangguh yang senyap diterapkan ke pipa vertikal di mana aliran sedang mengalir ke atas
dan
aliran mundur secara efektif dihentikan.Ini bisa digunakan secara luas dalam sistem pasokan air dan sistem pembuangan dan bekerja diam.
Fitur:
Desain profesional
Rongga bagian dalam katup dirancang sebagai bentuk streamline, yang secara efektif dapat menghentikan turbulensi.
Itu
permukaan bola diperkenalkan untuk membentuk bagian depan kontak disk dan kerucut untuk pasangan tempat duduk;ini
struktur akan sangat gaya kejut menengah dan menurunkan koefisien hambatan aliran.
Cangkang tipis
struktur digunakan saat merancang komponen pengalihan untuk memastikan aliran laminar dan sangat
jatuhkan
bobot.Ketinggian terbuka dan ruang rongga yang masuk akal memungkinkan diperolehnya area aliran maksimum
bagian.Dia
dapat menghindari terjadinya ruang udara;parameter katup Cv ditingkatkan.
Karakteristik korosi bukti yang sangat baik
Lapisan resin epoksi internal dan eksternal.
Prinsip kebersihan yang dapat diandalkan
Resin epoksi dan karet memenuhi standar kebersihan, trim, seperti cakram, pegas, dll., Dibuat
dari stainless
baja.
Bagian & bahan surat
Tubuh, Garis: GGG50 dengan lapisan resin epoksi internal dan eksternal
Cakram: GGG50 atau baja tuang
Batang pemandu, Pegas: 1Cr17Ni12Mo2Ti, Baja tahan karat
Bushing pemandu: Perunggu CuAI10Fe3
Flange washer, O-ring: NBR, EPDM atau FPM
Spesifikasi teknis
-Diameter nominal: 50~350mm
-Tekanan nominal: 1.0/1.6Mpa
-Tekanan pengujian kekuatan: 1.5 / 2.4Mpa
-Tekanan pengujian penyegelan: 1.1/1.76Mpa
Standar eksekutif
Standar desain | AWWA A508 |
Tatap muka | Standar perusahaan |
Ujung flensa | DIN 2501 |
Tes & inspeksi | JG/T 9092-1999 |
Suhu kerja | NBR<80℃;EPDM<120℃;FPM<160℃ |
DN | L | Dimensi flange sesuai dengan GB/T17421.6-1998 | ||||||||||
HAI | C | G | F | B | dan | |||||||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
