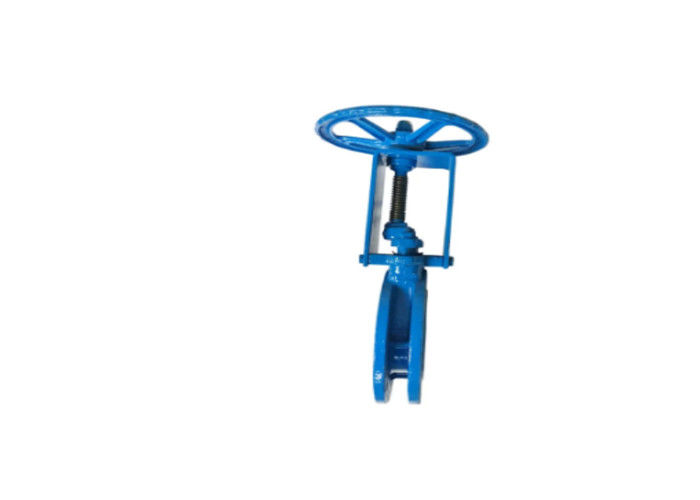

Katup Gerbang Duduk Tahan Tekanan Tinggi DIN 3352, JIS 10 K, EN 7005.2 Flange



Pengantar Katup Gerbang Duduk yang Tangguh



Gerbang katup atau bagian penutup biasanya berbentuk baji yang terbuat dari bahan besi tuang

sehingga cukup kokoh sehingga cocok untuk aplikasi tekanan tinggi dan aliran tinggi.



Dalam katup gerbang kursi yang tangguh, permukaan luar baji katup dilapisi dengan elastomer

bahan sehingga menawarkan segel kedap gelembung bahkan pada tekanan operasi yang tinggi.



Baji katup dioperasikan dengan memutar batang berulir untuk memajukan atau menarik kembali katup

baji di dalam saluran air dari rumah katup.



Setelah penutupan katup, bahan tangguh di tepi membentuk segel kedap gelembung dengan internal

permukaan badan katup.Kotoran atau kontaminasi lain dalam sistem operasi katup dapat menyebabkan

penyegelan baji yang tidak lengkap atau kerusakan lainnya.



Tujuan lain dari penemuan ini adalah untuk menyediakan katup gerbang dudukan yang ulet yang memiliki

sistem operator baji yang lebih baik yang dengan mudah mengatasi efek merusak dari kontaminasi yang terjadi selama konstruksi atau terperangkap di dalam produk yang dibawa ke katup.



Objek ini dan objek lain dari penemuan ini yang akan menjadi jelas dari mempelajari

deskripsi dan gambar terlampir disediakan dalam pengaturan katup, yang terdiri dari katup

housing yang mendefinisikan saluran air dan dudukan katup di dalam saluran katup.



Sebuah baji katup yang ditempatkan di dalam lorong perumahan bergerak sepanjang arah operasi

antara posisi tertutup yang bersentuhan dengan dudukan katup untuk memblokir aliran air melalui katup

lorong dan posisi terbuka yang memungkinkan aliran air melalui lorong katup.



Sepasang track terpisah ditempatkan di dalam rumah katup di kedua sisi baji

dan memperpanjang sepanjang arah operasi.Sepasang sayap yang berlawanan dibawa pada baji katup,

perjalanan di setiap lintasan.Batang katup yang digabungkan ke baji katup menggerakkan baji katup dalam arah bolak-balik yang berlawanan antara posisi katup terbuka dan katup tertutup.



Rol dibawa di sayap untuk menggulung keterlibatan dengan trek dan bilah pengikis adalah

dibawa pada sayap yang berdekatan dengan rol untuk mengikis kontaminasi dari trek.



Trek dapat dilengkapi dengan atau tanpa liner.Jika sayap disediakan tanpa penggulung karena

aplikasi pemuatan ringan, misalnya, trek lebih disukai disediakan tanpa liner.

Spesifikasi Katup Gerbang Duduk yang Tangguh:



1.Produk: DIN 3352 F4 DN600 Resilient Seated Gate Valve

2. Bahan Konstruksi katup gerbang: Besi Ulet
3.Ukuran katup gerbang: DN600

4. Tekanan Kerja: PN10

5. Jenis koneksi: Bergelang, DN2501, PN10
6. Jenis Segel: Segel lunak (EPDM atau NBR)

7. Standar Desain: DIN3352

8. Tatap muka dimensi: DIN3202 F4

9.Setiap katup diuji sesuai dengan standar uji: DIN3230

10. Suhu Kerja: 80 ° C

11.Media: air

12. Jenis batang: Batang tidak naik

13.Panjang katup: DIN3352 F4

14. Pelapisan: epoksi bubuk biru



FITUR Katup Gerbang Duduk yang Tangguh



Peledakan tembakan

permukaan pelindung selesai dengan peledakan dan permukaannya halus dan rapi.



Kursi datar

Cara bore terus menerus mulus tanpa reses tempat duduk, tidak mudah untuk mendapatkan kotoran menumpuk.

Membuat cairan langsung.



Mengobati dengan karet

Baik bagian dalam maupun luar dilapisi dengan pengetahuan lanjutan tentang vulkanisasi karet kemudian membuat

yakin akan elastisitas karet, dan pastikan dimensi geometri yang tepat.Karet dan ulet

katup besi cor tangan bersama-sama hampir.Ini dapat menghindari jatuh karena penggunaan jangka panjang.



Anti korosi

Baik bagian dalam maupun luar dilapisi dengan resin epoksi bubuk tidak beracun untuk memperkuat kapasitas tahan Korosi dan meningkatkan kualitas

pasokan air.



Ruggedisasi

Katup besi ulet yang lebih tua mudah pecah setelah terkena dampak nonego.Itu bisa berhenti

pecah tergantung pada kemampuan mekanik yang baik dari besi ulet.



Tiga cincin tersegel "○"

Dengan tiga “O” – cincin, kebocoran dapat dikurangi secara signifikan dan “O” – cincin dapat

diganti dalam kondisi ini dengan tekanan dan tanpa menghentikan air.Poros dorong

mengurangi hambatan gesekan dan menurunkan torsi operasional.Dan itu bisa menjadi segel saklar

berdering tanpa membuka dan menutup.



STANDAR YANG BERLAKU

Standar Amerika
Desain ke ANSI/AWWA C509
Dimensi tatap muka ke ASME B16.10-2000 (seri ISO 3)
Flange dan pengeboran Untuk SME/ANSI B16.42-1998

Standar Inggris
Desain ke BS5163, BS5150
Dimensi tatap muka ke BS5163 (seri ISO 3, seri ISO19)
Flange dan pengeboran Ke BS4504 part1 (EN1092)

Standar Jerman
Desain ke DIN3352
Dimensi tatap muka ke DIN3202 (seri F4: ISO 14; F5: seri ISO 15)
Flange dan pengeboran ke BS EN1092
