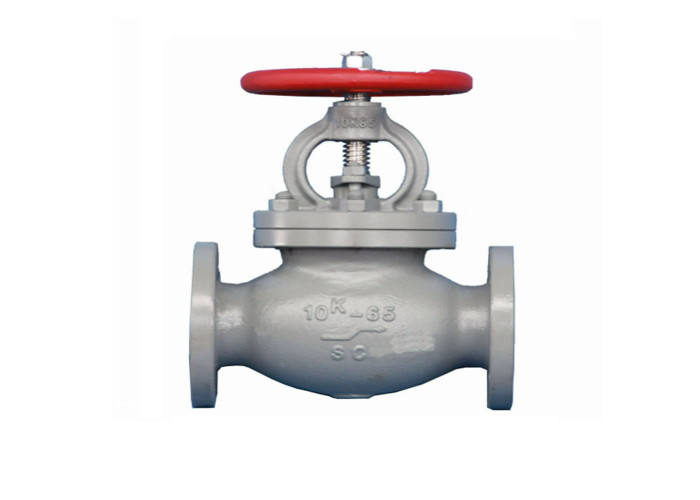

A351 CF8 DN300 PN16 OS&YCAST STEAM VALVE FLANGED CAST STEEL FLANGED GLOBE VALVE

katup bola dunia

• Batang Meningkat
• OS&Y, Wedge Fleksibel
• Tubuh: ASTM A351 Gr.CF8M
• Cakram: ASTM A351 Gr.CF8M
• Batang: SS316
• Pengepakan: PTFE
• Tatap Muka: ANSI B16.10
• Dimensi Flange: ANSI B16.5 150
• Standar Tes: API 598
• Kepatuhan Penuh NACE MR-0175



Ukuran: DN15-300mm
Tekanan: Tekanan: PN 10/16/25, ANSI150/300lb
Aktuator: Manual
Tipe: Bonnet Baut, OS&Y, tipe lurus/Y/sudut kanan
Standar: DIN, BS, API
Dimensi Tatap Muka: DIN3202 atau ANSI B16.10,
Dimensi Bergelang: DIN2501, ANSI B16.5
Aplikasi industri: Minyak Bumi, Kimia, Pembuatan Kertas, Pupuk, Penambangan Batubara, pengolahan air dan lain-lain.


Carbon Steel ANSI 300 Flanged Globe Valve dengan jok logam.Dirancang dan diproduksi untuk BS 1873, Tatap Muka ke ASME B16.10 dengan flensa ke ASME B16.5, Diuji oleh EN 12266-1.Gasket grafit diperkuat Stainless Steel dan kemasan grafit fleksibel.Kursi dan cakram yang diperkuat 13CR untuk ketahanan dan keausan yang lebih baik.Bagus untuk aplikasi uap dan suhu tinggi.Globe Valves juga secara teratur digunakan di atas katup gerbang atau katup kontrol manual lainnya di mana pengguna ingin mencapai tingkat kontrol aliran yang lebih besar.Saat poros turun, ia memiliki 'bentuk bola dunia' di bagian bawahnya yang perlahan-lahan memotong aliran sebelum mematikan kursi.Semua katup globe dilengkapi dengan nomor panas cor untuk memberikan jaminan kualitas untuk pengujian dan sertifikat mil.

Desain bodi katup Globe

Ada tiga desain bodi utama untuk katup Globe, yaitu..

Pola Tee atau Z-body



Pola Sudut


Pola Wye atau tubuh Y-tubuh




Disk dan Seat dan Stem of Globe valves

Disk..Desain disk yang paling umum untuk katup Globe adalah.. disk bola, disk komposisi dan disk plug.Desain disk bola digunakan terutama dalam sistem tekanan rendah dan suhu rendah.Ini mampu menghambat aliran, tetapi pada prinsipnya diterapkan untuk menghentikan dan memulai aliran.
Desain disk komposisi menggunakan cincin sisipan non-logam yang keras pada disk, yang memastikan penutupan yang lebih rapat.
Desain plug disk memberikan pelambatan yang lebih baik daripada desain bola atau komposisi.Mereka tersedia dalam berbagai desain dan semuanya panjang dan meruncing.

Kursi..Kursi katup Globe terintegrasi atau disekrup ke badan katup.Banyak katup Globe memiliki kursi belakang di dalam Bonnet.Kursi belakang menyediakan segel antara batang dan Bonnet dan mencegah tekanan sistem terbentuk terhadap pakking katup, saat katup terbuka penuh.Kursi belakang sering diterapkan di katup Globe.

Tangkai..Globe valve menggunakan dua metode untuk menghubungkan disk dan batang.. konstruksi slot-T dan mur disk.Dalam desain slot-T, disk meluncur di atas batang, sedangkan dalam desain mur disk, disk disekrup ke batang.

Aplikasi Khas dari katup Globe

Berikut ini adalah beberapa aplikasi khas dari katup Globe..

• Sistem air pendingin di mana aliran perlu diatur
• Sistem bahan bakar minyak di mana aliran diatur dan kebocoran sangat penting
• Ventilasi titik tinggi dan saluran pembuangan titik rendah saat kedap bocor dan keamanan menjadi pertimbangan utama
• Air umpan, umpan kimia, ekstraksi udara kondensor, dan sistem pembuangan ekstraksi
• Ventilasi dan saluran pembuangan boiler, ventilasi dan saluran uap utama, dan saluran air pemanas
• Segel turbin dan saluran pembuangan
• Sistem minyak pelumas turbin dan lainnya
